LED свет ~1200лм в нанокубик JEBO R331 22л.(*UPD готово, фото прилагаются)
Всем привет!
Хочу встроить СД люстрочку в крышку JEBO на 22л (Размер: 31,5x23,5x37 см)


И что-то у меня глаза разбежались в драйверах и мучает дилемма: БП(ACDC)+Драйве(DCDC)+3 или 4СД или Драйвер(ACDC)+3 или 4 СД.

Коллеги, подскажите живым пример, кто что ставил при таких параметрах:
1) без диммирования/контроллера(на таймере) и минимум элементов, т.к. крышка маленькая и нужно в нее все спрятать.
2) 3 или 4 шт. Cree XTE CW.

Соответственно предвижу 2 варианта:
1) БП AC220V-DC12V(в загашнике на 2А) + 1 драйвер (в загашнике LDD1000H-W) и соответственно 3 или 4 шт. ХТЕ.
2) Драйвер AC220V-DC12V 1,4A и сразу 3 или 4 шт. ХТЕ.

Изменено 17.6.13 автор AquaCross
2013-06-05 добавлено 05/06/2013 10:13:33#1828517
Нравится neonchic

Посетитель




228 23
Екатеринбург
1 г. назад
AquaCross

Отталкиваться нужно от вида охлаждения
1 актвное охлаждение) БП (универсальный или от ноута) + DC/DC драйвер с дим. + вентилятор (в случае с LDD + шим генератор)
2 пассивное охлаждение) AC/DC драйвер с дим. например http://www.electrons...
2013-06-05 добавлено 05/06/2013 12:42:17#1828559

Свой на Aqa.ru




2011 198
Москва
1 мес. назад
скептик

Не, я ж написал, что диммирования не будет, просто ON/OFF.

Охлаждение общее будет, т.е. в крышке будет 2 кулера 40-50мм, для прогона воздуха через всю крышку - радиатор и энергооснастку остужать.
Пример JEBO крышки с LED, только в "моей"(брата) банке она миниатюрная.

*UPD Сейчас понял, что Вам Вашу же работу в пример привел

Наверно сам отвечу на свой вопрос, придется использовать БП+DCDC_драйвер, т.к. кулеры неоткуда будет запитывать...







Вопросы остались актуальны...


Изменено 5.6.13 автор AquaCross
2013-06-05 добавлено 05/06/2013 12:52:12#1828562

Посетитель




228 23
Екатеринбург
1 г. назад
AquaCross
Пример JEBO крышки с LED,


Эта JEBOLEDкрышка стоит у меня дома.

AquaCross
Не, я ж написал, что диммирования не будет, просто ON/OFF.


Почему нехотите?
Диммирование не для рассветов/закатов, а для точного подбора уровня освещения. 3-4 XT-E (на токе 1000 мА) на 22л. - это перебор.
2013-06-05 добавлено 05/06/2013 13:14:24#1828568
Нравится AquaCross

Свой на Aqa.ru




2011 198
Москва
1 мес. назад
скептик

Нету времени и денег на заморочку с рассветами и выдумкой на диммировние.
Согласен, 60-68 лм/литр(4СД) много.
Можно и на 3 остановиться, тогда остананаливаюсь на том, что есть в закромах:
1xACDC 12V 2A = (1xLDD-1000H-W("W" на проводах) + 3 Cree XTE) + 2xTitan TFD-5015M12Z
Все это сажается на радиатор 200-250*50*25мм.

Изменено 5.6.13 автор AquaCross
2013-06-05 добавлено 05/06/2013 13:27:43#1828572

Свой на Aqa.ru




997 68
Санкт-Петербург
6 час. назад
AquaCross


4 светодиода запитать от 12 вольт врятли получится (по уму)
3 самое то для 20 литров.

Показать скрытый текст
2013-06-05 добавлено 05/06/2013 13:36:06#1828576

Свой на Aqa.ru




2011 198
Москва
1 мес. назад
Kiraso
4 светодиода запитать от 12 вольт врятли получится (по уму)

)) расчет простой, при 1000 мА 3 горят не в полную силу, а на 1400 мА 4 горят почти так же.

Я так баловался: на 24В номинал 7СД, я подсаживал 8-й - малозаметно, 9-й уже очивидное снижение, но кто знает, как протянет сам драйвер в такой цепи...
2013-06-05 добавлено 05/06/2013 13:47:55#1828580

Свой на Aqa.ru




997 68
Санкт-Петербург
6 час. назад
на токе 1А падение напряжения на XTE примерно 3,2 вольта

3,2 * 4 = 12,8 вольт плюс потери на ключе драйвера.

гореть то будут, но на номинальный режим по току драйвер просто не выйдет.
2013-06-05 добавлено 05/06/2013 14:04:50#1828583

Свой на Aqa.ru




2011 198
Москва
1 мес. назад
Делаю так:
БП AC220V-DC12V(в загашнике на 2А) + 1 драйвер (в загашнике LDD1000H-W) и соответственно 3 ХТЕ.

и 2 кулера 50мм напрямую от БП будут стоят перпендипулярно плоскости радиатора, создавая эффект аэротрубы в крышке.
Ждите фотки и отчет, как только прикуплю радиатор и доеду до баночки ))
2013-06-05 добавлено 05/06/2013 14:45:47#1828593

Свой на Aqa.ru




2011 198
Москва
1 мес. назад
Готово!
Вот так было на 2*8Вт (тепл+холод) ЛЛ:
- *фото с мыльницы.

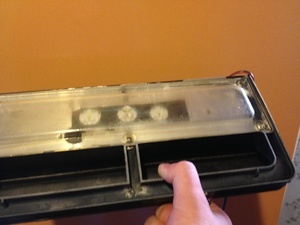

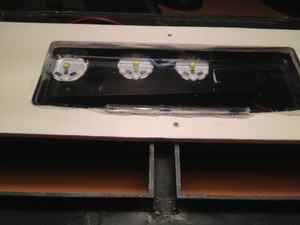

Вот так стало при разных углах и ориентирах фотика на телефоне:
- *фото с телефона(далее тоже)

Прошлось варганить новую прозрачную заглушку, т.к. старая пожелтела и много съедала света:

Обычный рекламный ПВХ 4мм и крышка от набора отверток из FIXPICE (все по 37руб)

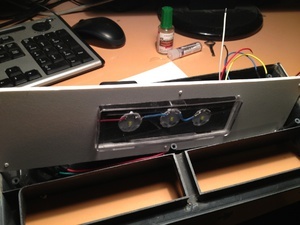

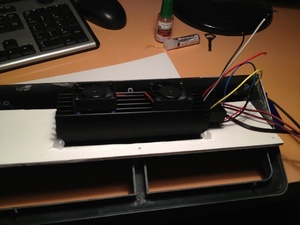

Вот так выглядит сборка:

БП 12В на 2А пришлось выносить наружу, т.к. в крышке не хватило места ((

2 вентилятора 40*40, спарены и питаются от 12В перед драйвером с 3-мя СД.

Проделанной работой доволен, а главное все делал на глаз и сходу.
Осталось дождаться, когда брат сфоткает на ту же мыльницу, чтобы увидеть разницу, т.к. телефон немного озеленил холодный СД свет.

Изменено 17.6.13 автор AquaCross
