Подвесной светильник для открытого аквариума

Aквариум 90х45х45см. Лампы клл с патроном 2g11, эпра китайские HOROZ и VITO для т8 (к клл до 36вт, включительно, полходят эпра для т8). Конструкция с небольшими отклонениями навеяна проектом с Амании.
Корпус из алюмокомпозита, толщиной 3мм, резку и фрезеровку лучше доверить специалистам. Сгибаем по швам и привинчиваем болтами ребра, которые придают конструкции жесткость и служат местом крепления клипс для ламп. Болты м3 с конусной шляпкой. Отверстия для вывода кабелей и тросиков сверлим заранее.


Для крепления ламп использовал клипсы для т8, только их нужно немного растянуть. Устанавливаем лампы и приступаем к самой нудной части проекта, подключаем лампы к дросселям. К светильнику идут два четырехжильных кабеля, к одному подключаем две лампы(средний ряд) и ночную подсветку, ко второму крайние четыре лампы, и еще два провода остаются свободными, например для кулера. Основной свет это четыре крайние лампы, для пика включаются две центральные.


Провода к лампам крепил клемами, очень удобно.

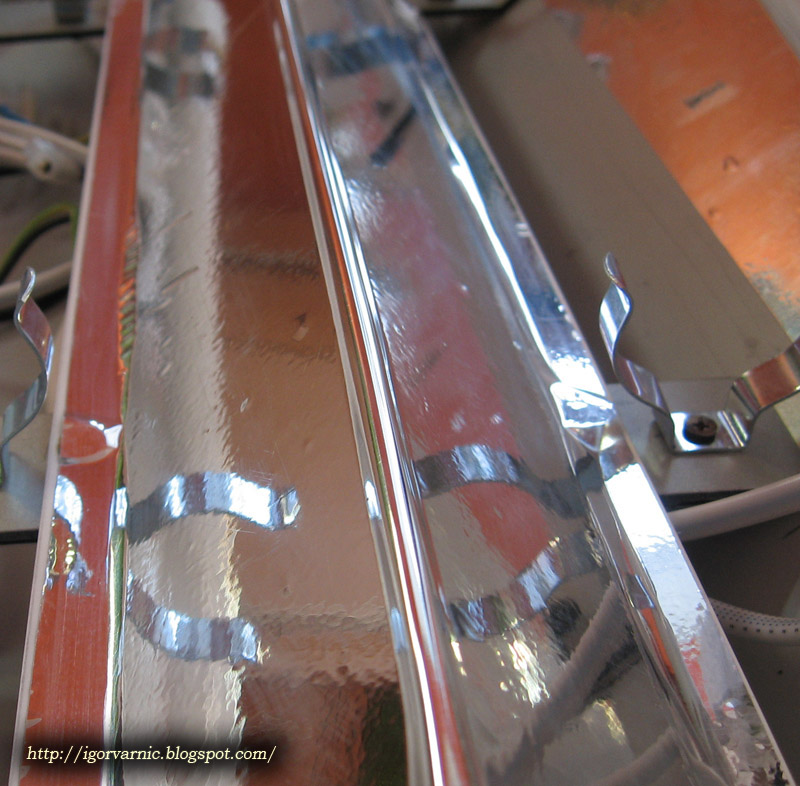

Отражатели нарезал из пластика, привинтил к ребрам между клипсами и обклеил зеркальной самоклейкой.

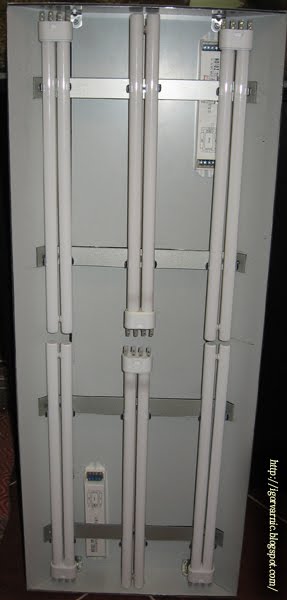

Средний ряд ламп, для равномерного освещения, устанавливаем цоколями к центру. К отражателю, между лампами, стяжкой крепим ночную подсветку.



Сборка закончена, последняя проверка перед установкой.



Подвешиваем с помощью тросика. Кабеля на выходе светильника закрепил гермовводами, к стойке временно привязал стяжками, для этого идеально подходят клипсы для т5.




Для удобства обслуживания аквариума крючком притягиваем тросик к штанге.

2009-11-2929/11/2009 19:30:23
#982927
Нравится Crossover
Кандидат в Советники



2462 128
Москва
7 мес.

СУПЕР! Каков бюджет?

2009-11-3030/11/2009 14:43:28
#983548
Посетитель


447 67
Москва
2 года

iv

неплохо! а вместо винтов с потаем я бы лучше клепки поставил, поэстетичнее выглядят.

2009-11-3030/11/2009 15:06:08
#983562
Посетитель


157 2
Дзержинский
7 года

.... очень интересно! Вопрос а куда и как крепится штанга на которой весит лампа?

2009-11-3030/11/2009 16:38:06
#983630
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

сообщение Serdginio
СУПЕР! Каков бюджет?

спасибо. около 70$, без алюмокомпозита, подарили кусок, ушло пол квадрата .


сообщение Sergey Morozov
неплохо! а вместо винтов с потаем я бы лучше клепки поставил, поэстетичнее выглядят.

возможно и лучше, но делал из того, что было.


сообщение sd-sd
а куда и как крепится штанга на которой весит лампа

а это будет в продолжении.

2009-11-3030/11/2009 19:28:03
#983836



371 16
Москва
6 мес.

iv

Прекрасно мне очень понравилось
Вопрос...сколько весит конструкция плюс минус?

Изменено 1.12.09 автор INOK2005

2009-12-0101/12/2009 16:31:33
#984656
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

сообщение INOK2005

iv

Прекрасно мне очень понравилось
Вопрос...сколько весит конструкция плюс минус?

спасибо, специально не мерял, до 2кг.

2009-12-0202/12/2009 21:52:06
#985817
Советник



2138 149
Москва
5 года

Респект!
Но провода лучше было б завести как-нибудь сзади, что ли...

2009-12-0202/12/2009 21:57:41
#985826
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

Euggn

сенкс
просто в старом светильнике с мг+клл провода торчали назад и вниз висели, не гуд было. этот светильник легкий и два таких провода существенно сместят центр тяжести, покамест это оптимум.

2009-12-0202/12/2009 22:27:46
#985861
Посетитель


179 7
Москва
9 года

iv


А почему "штанга" так высоко над аквариумом? Разве не красивее будет сделать её чуть выше, чем светильник?

Пока выглядит страшно громоздко.

2009-12-0203/12/2009 00:32:05
#985970
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

Potreblyayter

светильник можно приподнять в любой момент, все зависит от ситуации и потребностей. это на фото громоздко, в реале все тонко и изящно , труба 16мм, а светильник 88х35х6см. высота ниже амановских подвесов на 10см. а, вообще на цвет вкуса...

2009-12-0203/12/2009 00:39:27
#985974
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

сообщение sd-sd
.... очень интересно! Вопрос а куда и как крепится штанга на которой весит лампа?

Я сделал так

2009-12-0203/12/2009 01:24:18
#985995



371 16
Москва
6 мес.

iv

А нельзя было убрать провода в трубу несущую?...сделав с боку отверстие?
Или хотябы покрасив их в цвет трубы из болончика)))) Это так мысли вслух...все остальное очччень здорово...и высота и конструкция)))
Может еще только тросики через ролики к светильнику и систему регулировки соответственную)))

2009-12-0303/12/2009 11:12:57
#986157
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

сообщение INOK2005
А нельзя было убрать провода в трубу несущую?...сделав с боку отверстие?
Или хотябы покрасив их в цвет трубы из болончика)))) Это так мысли вслух...все остальное очччень здорово...и высота и конструкция)))
Может еще только тросики через ролики к светильнику и систему регулировки соответственную)))

если засунуть кабеля в штангу все равно нужно оставить кусок кабеля на виду для подъема светильника. идеальный вариант найти серые кабеля. краска постепенно будет трескаться, не вариант. есть зажимы для тросиков с шариковым механизмом, очень удобно для подъема светильника, но не нашел таких у нас.

2009-12-0708/12/2009 00:25:08
#990340
Посетитель


245 7
Саратов
5 года

хочу спросить... у нас в Саратове я не нашел трубы сатин, но есть алюминиевая. длина банки 1.5м, светильник будет 4кг. какого диаметра заказать? 16мм или 20Х2 мм. или купить никель 16мм??

Изменено 14.6.11 автор Jeka1988g

2011-06-1414/06/2011 10:49:05
#1442218
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

2 Jeka
я бы взял 20-ку, для 1,5м будет нормально. тросики будут ближе к краям, так что проблем с прогибом быть не должно, но 100% это можно узнать только опытным путем.

2011-06-1616/06/2011 18:22:40
#1443461
Посетитель


245 7
Саратов
5 года

боковые стенки отдельно вырезались или тоже сгибались, а затем фиксировались герметиком?

2011-06-1616/06/2011 19:59:30
#1443550
Посетитель


105 3
Москва
7 года

iv


Снимаю шляпу перед такими умельцами!!!

2011-06-1616/06/2011 22:18:20
#1443658
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

Jeka1988g


боковушки это отдельные детали, соединенные с крышкой при помощи уголков и болтиков.

2011-06-1617/06/2011 00:23:06
#1443705
Завсегдатай


1245 64
Moldova, Republic of Chisinau
3 года

кстати, я потом этот светильник переделал под т5 для голландца.


тут продолжение

2 Alex5802
сенкс

2011-06-1617/06/2011 00:30:03
#1443709
Посетитель


89
Ульяновск
2 дн.

аква


iv

а фото спереди добавь

2011-06-1717/06/2011 08:25:13
#1443778
Посетитель


245 7
Саратов
5 года

начертил, интересует разметка 120мм правильно?

.jpg
