Ремонт кранов (фиксирующих гаек) для Tetratec EX600/700

Очумелым ручкам посвящается Смайлик :)
Неоднократно в форумах встречались мне сетования коллег-аквариумистов(к) на сломанные краны фильтров Tetratec, точнее поломка не самих кранов, а фиксирующих гаек. Не обошла эта беда и меня. Поэтому найдя простецкий выход из ситуации спешу поделиться, авось кому в хозяйстве пригодится.
Причина поломки банальна: резьба на патрубках не имеет ограничителя и при подключении шлангов в условиях тесной и темной тумбы легко сделать лишние пару оборотов гайки. В результате зацепы на гайке выламываются о край патрубка с легким хрустом и мы имеем две детали как на фото 1 и 2. К слову сказать пока зрело решение, кран без гайки преспокойненько отработал у меня на фильтре неделю, зафиксированный резинкой для денег Смайлик :)

Фото1
Фото2

Для ремонта одного крана понадобятся: одна крышка от ПЭТ бутылки и три куска проволоки (например для связывания электрошнуров), шило и нож, дрель со сверлом- опционально. Далее по пунктам как делал:
1 Ножом срезал юбку крышки до первых витков резьбы, теперь гайка «расческой» проваливается до дна крышки.
2 Шилом проколол отверстия в торцах трех выступов на гайке, три выступа из шести через один. Места проколов обведены на фото1.
3 Шилом проколол три отверстия в юбке крышки напротив отверстий на гайке.(Фото 3)
Фото3

4 Просверлил сверлом 10мм (большего не было)отверстие по центру дна крышки и не торопясь ножом расширил его так, чтобы пробка проходила резиновый уплотнитель на штуцере крана, но упиралась в пластиковый борт (фото2) за который цеплялись родные зацепы гайки.
5 Вставил в отверстия на юбке крышки куски провода, согнул их пополам - получился осьминожек Смайлик :)
6 Продел внутренние концы проводов в соответствующие отверстия на торцах выступов гайки. (Фото4)
Фото4

Утопил гайку в пробку и скрутил концы проводов попарно. Лишний провод обрезал. Теперь «новая» гайка готова.(Фото5)
Фото5

7 Одел пробку на штуцер крана и с усилием протолкнул ее через пластиковый борт. Щелчок и гайка зафиксирована на кране! (Фото6)
Фото6

8 А дальше все как в инструкции к фильтру Смайлик :) (фото7)
Фото7

Пойдет ли такой финт для EX1200 не знаю там диаметр шлангов больше.

P.S. Прошу прощения у специалистов за нетехнический язык написания.

С уважением, Александр
2008-12-1919/12/2008 21:43:23
#709186
Нравится overkill
Завсегдатай
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

1503 67
Казань
2 года
Мне не надо, но всё равно молодца, так держать!!!
2008-12-1920/12/2008 00:35:14
#709284
Новичок

Аватар пользователя

2 1
Москва
5 года

Вот спасибо, мил человек. А то гаек отдельно в продаже нет. Только кран в сборе. 400 р. Буду вечером ремонтировать.

2015-01-3030/01/2015 11:39:04
#2046097
Посетитель
Аквафорум рыбкаАквафорум рыбка
Аватар пользователя

82 3
Санкт-Петербург
1 мес.

Tetratec EX 1200

вентиль 1200
вентиль 2
1
2


Изменено 21.8.15 автор WWW51
2015-08-2121/08/2015 22:54:56
#2119212
Нравится overkill
Посетитель
Аквафорум рыбкаАквафорум рыбка
Аватар пользователя

101 24
Москва
7 мес.

Вариант придумал с хомутом стяжкой, но нужен будет реально хороший крепкий клей.

Ремонт кранов (фиксирующих гаек) для Tetratec EX600/700
Ремонт кранов (фиксирующих гаек) для Tetratec EX600/700
Ремонт кранов (фиксирующих гаек) для Tetratec EX600/700
2018-12-1414/12/2018 21:51:44
#2572619
Посетитель
Аквафорум рыбкаАквафорум рыбка
Аватар пользователя

101 24
Москва
7 мес.

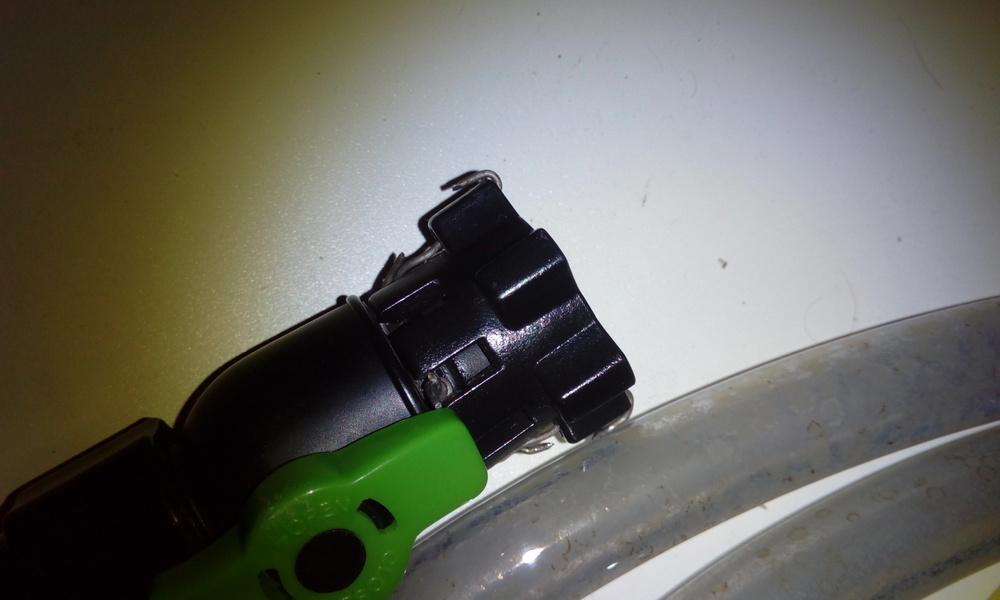

Ещё можно проволокой укрепить, без крышек от бутылок, обмотав вокруг выступа и продев в просверленные отверстия в торцах.

Ремонт кранов (фиксирующих гаек) для Tetratec EX600/700
2018-12-1818/12/2018 22:54:26
#2574341
