Самодельный светодиодный светильник
Вообщем решился я сконструировать себе светодиодный светильник. Решился по двум основным причинам Первая: руки чешутся и хотят что нибудь смастерить. Вторая: диоды меня заинтриговали низким энергопотреблением и высокой отдачей люм/ват, высоким ресурсом, а также люди которые перешли на диодный свет утверждают что аквариум под ним выглядит более ярко контрастно и игра теней и бликов завораживает.

К вопросу я постарался подойти обдуманно и начал с закупки материалов.

Первым делом для светодиодного освещения необходимо качественное охлаждение, собственно как для процессоров в компьютерах, для моих диодов по моему даже критическая температура такая же как у камня в компе 85 градусов. Поэтому для охлаждения решил взять алюминиевый радиаторный профиль длинной во всю банку, но к сожалению такого не нашёл, пришлось довольствоваться двумя отрезками по 300х125х42мм. которые соединю алюминиевыми уголками.


Дальше долго курил мануалы и советовался с умными людьми по поводу выбора диодов (отдельное спасибо участнику форума Сергею он же AquaCross ). В результате за основу светильника взял мощные диоды Cree а для подкормки травы красным спектром и придания ей естественного зелёного света взял те диоды которые смог найти в продаже.
Итого имеем:
Cree XTEAWT-00-0000-000000HE1-STAR. 3W/2.86В/350-1500mA/136-148люм/6000-7000k. Всего купил 24 штуки но вешать буду 20.

LED-003W-05C-100-130LM-EL-PS. 3W/2.7В/350-700mA/100-130Лм/ Зеленый ( 515-530 нм ) в количестве 6 штук.

LED-003W-01C-040-060LM-EL-PS. 3W/2.7В/350-700mA/40-60Лм/Глубокий красный ( 660нм ) в количестве 3 штук.

LED-003W-02C-090-100LM-EL-PS. 3W/2.7В/350-700mA/90-100Лм/Красный ( 620-630нм ) в количестве 3 штук.

На радиатор решил их прикручивать саморезами (само собой предварительно просверлив дырки немного меньшего диаметра чем саморезы и через термопасту). Термопасту взял одну из самых дорогих, вот только хз хватит её или нет.



Ну и одно из самых главных элементов в системе (после диодов) это источник питания диодов. Диоды это к сожалению не лампочки накаливания они очень требовательны к стабильности питающего тока. Поэтому я решил сделать всё как можно проще и надёжней это AC/DC питальник HVGC-150-1050A.
Выходная мощность (ном) 150 Вт
Напряжение 1 канала до 143 В
Выходной ток 1 канала 1.05 А
Тип стабилизации ток
Вход 220/380В авто
Конструктивное исполнение в кожухе
Возможности LED драйвер, ККМ
Типы защиты КЗ, перегрев, перегрузка, перенапряжение
Количество выходов 1
Тип управления выходом ШИМ, Потенциометр внутренний
Исполнение 65
Входное напряжение AC 180...528 В
Входное напряжение DC 254...747 В
Коэффициент мощности 0.99
Напряжение изоляции вход-выход 3.75 кВ
Напряжение изоляции вход-земля 1.88 кВ
Напряжение изоляции выход-земля 500 В
КПД 90 %
Шум 700 мВ
Размер 245 x 68 x 38.8 мм
Рабочая температура -40...70 °C


Вообщем жду выходных, буду покупать алюминиевый уголок и стекло, а дальше пилить сверлить крутить и паять Вообщем ждите скоро будет много фоток!

Изменено 27.10.11 автор KoRvin
2013-09-05 добавлено 05/09/2013 19:42:38#1859209
Нравится AquaCross, Жарко, fc Sergey

Свой на Aqa.ru




695 36
Тула
7 мес. назад
KoRvin
У вас саморезики на звездах некоротнут ли?в магазинах крепежа(самых крутых какой найдете,в обычных нету)продаются диэлектрические шайбочки.я поставил.
2013-09-16 добавлено 16/09/2013 22:41:37#1863077

Посетитель




97 16
Санкт-Петербург
1 мес. назад
DNK
нельзя ставить цветные диоды отдельно от белых!


Фраза звучит несколько странно. А как еще можно ставить цветные диоды? Есть варианты как-то их совместить с белыми в одной точке пространства?
2013-09-17 добавлено 16/09/2013 23:37:48#1863084

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
DNK

Это я положил на светильник лист плотной мелованной бумаги чтобы хотябы приблизительно оценить соотношение мощности диодов, получилось красиво я и с фотографировал. В своём посте вы наверно имели в виду что идёт плохое смешение цветов как вы выражались "дискотека" но это на близком расстоянии, ниже видна фотка банки там дискотеки нет.

У меня появилась новая проблема гораздо серьёзнее! Вчера 2 часа любовался новым светом и игрой зайчиков на потолке и стенах, пока не сработал механический таймер Feron и не выключил свет. Ну свет визуально погас и я решил поглядеть как диоды угасают выжирая из кондеров блока питания последние электроны и каково же было моё удивление каогда и спустя 10-15-30 минут они не погасли до конца! В детстве у меня были наклейки покрытые слоем флюресцентного вещества, возможно фосфора. если их подержать под лампочкой 10-15 сек. а потом внести в тёмную комнату они начинают светиться. Так вот диоды светились ровно с той же интенсивностью до сегодняшенего утра! А если я дотрагивался до алюминиевого радиатора то они начинали светиться чуть ярче, а если второй рукой за батарею то ещё ярче, и ощутимо лупило током! Я хоть и не электрик но вывод мой где то коротит, или что вероятнее где то есть наводка ибо мой блок питания довольно интеллектуальный и в нём есть целый комплекс защит среди которых есть и от короткого замыкания, перенапряжения, перегрева, скачков напряжения. Из этого я делаю вывод, если бы было явное короткое замыкание то он бы отрубил подачу тока.
2013-09-17 добавлено 17/09/2013 08:08:03#1863117

Советник





7028 702
Russian Federation
4 час. назад
сообщение alwspb
Фраза звучит несколько странно. А как еще можно ставить цветные диоды? Есть варианты как-то их совместить с белыми в одной точке пространства?
Если вы имеете в виду точку в математическом смысле слова, то есть как сингулярность, то, конечно, нет Но поставить их максимально близко друг к другу - не только можно, но и нужно. Разумеется, в том же небольшом пространстве надо разместить и все остальные диоды, которые образуют необходимый спектр. Таким образом получается полноспектральная светодиодная сборка небольшого размера. В случае пресноводного аквариума полагаю что пяти каналов вполне достаточно - см. http://www.aqa.ru/fo...
2013-09-17 добавлено 17/09/2013 08:16:28#1863122

Советник





7028 702
Russian Federation
4 час. назад
сообщение KoRvin
Это я положил на светильник лист плотной мелованной бумаги чтобы хотябы приблизительно оценить соотношение мощности диодов, получилось красиво я и с фотографировал. В своём посте вы наверно имели в виду что идёт плохое смешение цветов как вы выражались "дискотека" но это на близком расстоянии, ниже видна фотка банки там дискотеки нет.
Некоторые люди не обращают внимания на дискотеку, а очень немногим она вообще нравится Но это не значит что её не будет при таком подходе. Просто включите один красный канал и посмотрите как локальными пятнами распределяется свет от красных диодов по аквариуму. После того как вы включаете белый свет распределение красного отнюдь не улучшается, не так ли? Но несколько нивелируется.

где то коротит
Да, вы правы - это что-то с питанием. Скорее всего коротыш. Причем может быть даже не на пайке, а на креплении.
2013-09-17 добавлено 17/09/2013 08:21:03#1863125
Нравится neonchic

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
DNK

У меня всего один канал и абсолютно все диоды включены в этот канал Поэтому отдельно включить ни красные ни белые ни зелёные не могу.
2013-09-17 добавлено 17/09/2013 08:30:54#1863128

Советник





7028 702
Russian Federation
4 час. назад
KoRvin

Можете. Просто не подавайте питание на остальные диоды
2013-09-17 добавлено 17/09/2013 08:36:50#1863130

Свой на Aqa.ru




997 68
Санкт-Петербург
13 час. назад
даже когда есть ощущение, что разноцветные светодиоды хорошо смешиваются, расположите свою руку между светильником и поверхностью на которую светите
(эмуляция листа растения или проплывающей рыбки).
сразу увидите разноцветную "радугу".
полностью от неё избавиться практически не возможно, но снизить эффект до минимума (для глаз свести к нулю) можно,
для этого необходимо максимально сближать разноцветные кристаллы, увеличивать кол-во таких излучателей (снижение спотовости) и примененять специальные рассеиватели, т.е. для максимального эффекта, необходимо выполнить все эти условия по сути.
2013-09-17 добавлено 17/09/2013 09:05:58#1863139
Нравится neonchic, Жарко

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
Kiraso

Лучше предложите как мне коротыш найти.
2013-09-17 добавлено 17/09/2013 09:15:26#1863142

Свой на Aqa.ru




997 68
Санкт-Петербург
13 час. назад
сообщение KoRvin
Kiraso

Лучше предложите как мне коротыш найти.


тестером, если это он, то найдете
2013-09-17 добавлено 17/09/2013 09:25:54#1863144

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
Kiraso

А какой тестер мне лучше купить ?
2013-09-17 добавлено 17/09/2013 10:07:25#1863156

Свой на Aqa.ru




997 68
Санкт-Петербург
13 час. назад
сообщение KoRvin
Kiraso

А какой тестер мне лучше купить ?


если у вас его действительно нет (не прикол), то любой понравившийся по виду и цене, для прозвона КЗ годится любой
2013-09-17 добавлено 17/09/2013 10:33:37#1863163
Нравится KoRvin

Свой на Aqa.ru




2011 198
Москва
2 мес. назад
сообщение KoRvin
Kiraso

А какой тестер мне лучше купить ?

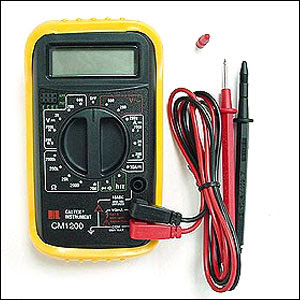

Попроще:


Подороже:
2013-09-17 добавлено 17/09/2013 10:55:50#1863175
Нравится KoRvin

Посетитель




228 23
Екатеринбург
1 г. назад
Kiraso

Желательно с пищалкой
2013-09-17 добавлено 17/09/2013 16:55:15#1863333

Свой на Aqa.ru




997 68
Санкт-Петербург
13 час. назад
сообщение скептик
Kiraso

Желательно с пищалкой


ну мне то не надо... у меня есть и с пищалкой и не только
2013-09-17 добавлено 17/09/2013 17:23:28#1863352
Нравится скептик

Посетитель




228 23
Екатеринбург
1 г. назад
Kiraso
ну мне то не надо... у меня есть и с пищалкой и не только

Извиняюсь, ошибочка вышла. Сообщение было для KoRvin
2013-09-17 добавлено 17/09/2013 17:46:36#1863360

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
15 час. назад
KoRvin
У вас ,похоже проблемы с вашим таймером,или схемой его включения.Должна полностью отключаться подача 220в.На святом духе ничего работать не сможет.И эксперименты с батареей проводить не стоит,если,конечно пожить ещё хочется.Следует сначала включить светильник напрямую,без таймера,убедиться что всё работает и затем ,выключив,проверить послесвечение.Стоит проверить заземление источника,если оно у вас есть.После этого можно будет делать какие либо выводы.Вообще в этой сфере есть только две ошибки:отсутствие контакта там,где он нужен и присутствие его там,где он не нужен.Из этого и исходите при проверке.
2013-09-17 добавлено 17/09/2013 18:04:22#1863377

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
Всем спасибо, причину свечения диодов после выключения таймером светильника выяснил, она не в светильнике и с ней что то сделать увы будет проблематично, поэтому решил оставить всё как есть.

Изменено 27.10.11 автор KoRvin
2013-09-18 добавлено 18/09/2013 07:47:51#1863632

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
15 час. назад
KoRvin
А озвучить причину? Было бы интересно узнать причину подобного феномена.
2013-09-18 добавлено 18/09/2013 08:33:30#1863639

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
Андрей финн

Причину точно сформулировать и озвучить не могу, так, как не являюсь электриком. Но факт в том что если включить светильник в другую розетку, которая находится в другой комнате то этой проблемы с остаточным свечением светильника нет.
2013-09-18 добавлено 18/09/2013 08:57:04#1863647

Свой на Aqa.ru




997 68
Санкт-Петербург
13 час. назад
сообщение KoRvin
Причину точно сформулировать и озвучить не могу, так, как не являюсь электриком. Но факт в том что если включить светильник в другую розетку, которая находится в другой комнате то этой проблемы с остаточным свечением светильника нет.


торсионные поля шутка

а если вилку в розетке перевернуть?
2013-09-18 добавлено 18/09/2013 09:02:48#1863651
Нравится AquaCross

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
Kiraso

Не пробовал если честно
2013-09-18 добавлено 18/09/2013 09:13:11#1863653

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
15 час. назад
KoRvin
А стоит попробовать.И теперь понятно что причина-ваш таймер.
2013-09-18 добавлено 18/09/2013 09:25:03#1863654

Свой на Aqa.ru




3578 602
Russian Federation
1.5
3 час. назад
Андрей финн

Таймеров у меня 2 штуки пробовал менять, результат тот же самый в одной розетке есть проблема в другой проблемы нет. Только не пробовал вилку в таймер включать по разному включал рандомно.
2013-09-18 добавлено 18/09/2013 09:36:49#1863657

Свой на Aqa.ru




997 68
Санкт-Петербург
13 час. назад
таймер тут наверное всёж не причём, там же банальное реле стоит
2013-09-18 добавлено 18/09/2013 11:16:48#1863690
