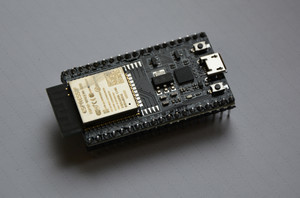

	Купил вот такую штуку ESP32-WROOM-32D Собственно вопрос. Не понята распиновка. Нет понимания куда подавать + и - питания, куда подключать вывод диммирования драйверов и часы. Нарыл вот что: https://www.espressi... но ясности это не прибавило.
	2020-04-1111/04/2020 11:07:03 #2769981

rik473 Постоянный посетитель 741 240 Воронеж 2 года	Ответить
	KoRvin Чем распиновка из темы контроллера Xendil не понравилась? По распиновке подходит к Вашей плате(ESP32 DevKitC V4 board). https://dl.espressif... Ссылка из темы Xendil была дана на ESP32-DevKitC V2 https://dl.espressif... Более подробно https://docs.espress... +5 - внешнее питание. GND - "минус"(общий). часы на 21 22, драйвера на любой свободный IO(цифра).
	2020-04-1111/04/2020 15:55:31 #2770076 Нравится Yladzimir, Рамзай, KoRvin

KoRvin Свой на Aqa.ru 9773 6488 Москва 46 мин.	Ответить
	rik473 Спасибо будем изучать
	2020-04-1111/04/2020 16:09:34 #2770078

KoRvin Свой на Aqa.ru 9773 6488 Москва 46 мин.	Ответить
	rik473 драйвера на любой свободный IO(цифра). Припаял к 34,35,32,,25,27. Контроллер запускаться отказался.
	2020-04-1919/04/2020 13:10:39 #2773356

rik473 Постоянный посетитель 741 240 Воронеж 2 года	Ответить
	KoRvin Ктож на Пасху работает..Я бы тоже не стал. В настройках выхода для драйвера pwm посмотрите, какие пин указаны.
