Светильник из радиаторов компа .
Доброго времени суток всем форумчанам !

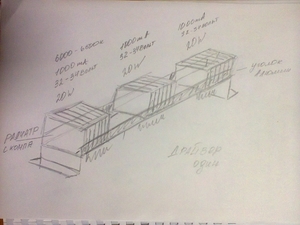

Есть желание и кое какие материалы для постройки светильника для своего аквариума :

Материал : радиаторы от процессора 3 шт вот такие

уголки алюминиевые
стекло ,герметик .
С этим все более менее ясно имею опыт работы с металлами ,а вот с электрической частью
увы ,тут у меня знаний минимум .
Хочу на радиаторы поставить вот такие СД матрицы:

Подарили .
Вот тут и начинаются для меня вопросы !Я знаю что на каждую матрицу нужен свой драйвер ,
но это куча проводов и куда то надо все это разместить !А нельзя ли эти диоды запитать
допустим последовательно от одного драйвера например вот такого :

Пожалуйста подскажите как все это правильно сделать, если можно конкретно :купи вот это !
Матрицы буду использовать именно те что на фото ( друг поделился ,он сделал вариант матрица
драйвер ,место позволяет)
Да забыл ! Самое главное об аквариуме :
Размеры : Высота 50 см
Ширина 35 см
Длинна 65 см
Растения планирую выращивать самые простые ,те что можно купить у нас: Валлиснерия,Криптокорина,
Стрелолист,Лимонник,Кабомба каролинская.

Изменено 4.6.16 автор Константин 58

Изменено 4.6.16 автор Константин 58

Изменено 4.6.16 автор Константин 58
2016-06-04 добавлено 04/06/2016 14:42:21#2238208

Свой на Aqa.ru




2576 716
Москва
4 час. назад
Константин 58
Это драйвер для одной матрицы. И то, без запаса по мощности.
Можно последовательно запитать от одного более мощного драйвера - но нужно ли Вам, без опыта в электрике, напряжение в сотню вольт?
Найдите на али оптику для этих матриц - меньше света пойдет на стекло, не будут попадать брызги на диод.
2016-06-04 добавлено 04/06/2016 15:25:22#2238237

Новичок




32
Сердобск
6 мес. назад
lonelity
Спасибо за ответ .
Матрицы буду обязательно закрывать стеклом ,резать буду по ширине ложить на уголки а только потом
ставить радиаторы.А вот дальше прошу прощения ничего не понял .
2016-06-04 добавлено 04/06/2016 15:35:12#2238241

Советник





7028 702
Russian Federation Balakovo
6 час. назад
Эти радиаторы предназначены исключительно для активного охлаждения. Ни в коем случае не используйте их без вентилятора, в таком режиме их производительность мизерна.
2016-06-04 добавлено 04/06/2016 15:48:11#2238248
Нравится KoRvin

Новичок




32
Сердобск
6 мес. назад
Спасибо за совет .Вот по этому их и беру поставить кулера на них не составит труда.
2016-06-04 добавлено 04/06/2016 15:55:13#2238249

Свой на Aqa.ru




2576 716
Москва
4 час. назад
Константин 58

Для светильника из трех матриц нужны три драйвера, как на скриншоте. Запитка тремя отдельными парами проводов, на каждую матрицу.
Если хотите один мощный драйвер на три матрицы - на проводах будет 33В х 3шт - примерно 100 вольт - повышенные требования к монтажу и безопасности, учитывая отсутствие у Вас опыта в электротехнике.
Драйвера не обязательно ставить на светильник, их можно убрать куда-нибудь в тумбу.
Все же советую поставить оптику а не стекло - меньше будут обрастать стекла аквариума, лучше освещено дно.

20Вт для такого радиатора - не очень много, поэтому можно будет попробовать запитать вентиляторы от 7-9В - меньше шума.
2016-06-04 добавлено 04/06/2016 17:27:58#2238278

Свой на Aqa.ru




3578 602
Russian Federation Moscow
1.5
5 час. назад
Константин 58

Не надо изобретать велосипед. Вы сейчас пытаетесь собрать три светодиодных прожектора на одной рейке. Купите три готовых светодиодных прожектора. Сэкономите много нервов, времени и денег.
2016-06-04 добавлено 04/06/2016 18:42:32#2238304

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
8 час. назад
Константин 58
Слабоваты ваши радиаторы для такого дела,а использование вентиляторов вообще путь в тупик.
2016-06-04 добавлено 04/06/2016 18:47:52#2238306
Нравится DNK

Новичок




32
Сердобск
6 мес. назад
KoRvin
Спасибо ,но прожекторами я сыт уже ,стояли 4 шт по 10 ватт ,3 из них уже поменял хорошо гарантия есть .Скоро продавцы косится начнут,итак уже спрашивают что ты сними делаешь ? Ни чего в гараже стоят может влажно ,ну да ну да .
2016-06-04 добавлено 04/06/2016 20:03:33#2238354

Новичок




32
Сердобск
6 мес. назад
Андрей финн
Добрый вечер еще раз, Видел сейчас Ваш светильник для акваса на 200 литров . Там говорится про светильник для подвесного потолка ,висит у меня сейчас над головой такая вот панель :Your text to link here...
В комплекте с драйвером, работает по 15 часов в сутки. Свет от нее по началу по глазам бил после обычного светильника !
Есть один комплект в загашнике .Если ее разделить пополам (панель) то думаю для моего акваса света хватит вполне .Только есть вопрос - драйвер можно родной оставить или менять придется ?
2016-06-04 добавлено 04/06/2016 21:24:04#2238412

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
8 час. назад
Константин 58
Драйвер рассчитан на определённое выходное напряжение.К моим,например,меньше двух линеек подключать нельзя.Если ваш позволяет,то можете использовать как угодно,по надобности.Ничего менять не надо.
2016-06-04 добавлено 04/06/2016 21:34:11#2238417

Новичок




32
Сердобск
6 мес. назад
Андрей финн
Вот что на нем написано :
Мощность:40 Вт
Вход:220-240V 0.2 A
Выход: DС 30-42V 0.95A
2016-06-04 добавлено 04/06/2016 21:44:35#2238423

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
8 час. назад
Константин 58
Без того как увижу конструкцию панели и её комплектующих точно сказать не могу.У меня линейки на 18В а драйвер 35-90В 350 ма.
2016-06-04 добавлено 04/06/2016 21:52:10#2238426

Новичок




32
Сердобск
6 мес. назад
Андрей финн
Понял,если получится завтра разберу посмотрю что там внутри .Спасибо.
2016-06-04 добавлено 04/06/2016 21:59:25#2238433

Посетитель




164 12
Дзержинск
1
5 дн. назад
DNK


Объясните пожалуйста почему радиаторы от компа малоэффективны для пассивного отвода тепла? Могу ли я использовать 1 такой радиатор для охлаждения 1 светодиода 3Вт Cree 5000-7000K.
2016-07-09 добавлено 09/07/2016 12:10:06#2249726

Советник





5088 1169
Москва
27 мин. назад
xBasilx
Объясните пожалуйста почему радиаторы от компа малоэффективны для пассивного отвода тепла?

Ребра очень большие и расположены очень часто. В итоге воздухообмен естественным путем сильно затруднен.
2016-07-09 добавлено 09/07/2016 12:18:30#2249727
