Светодиодный свет на 8600+ лм для RIO 180 на контр-ре AquaLED4 с рассветом, закатом и молнией.
Вот наконец и я стал владельцем LED светильника с рассветом и закатом.
Больше месяца шла подготовка, разработка и закупка нужных ЗИПов.

Начну с конца, с самого важного.
  • Радиаторы делал в спарке из 2х шпал. Соединил
    вертикальными бортами при помощи болтов 3*20 с
    2я гайками, предварительно срезав головки:

  • Т.К. драйверы оказались на ножках, а не с проводами,
    посадил на кабельканал, а проводку спрятал внутрь.
    Входные и выходные провода в разные стороны.
    Изолента - наше все! ))

  • Сейчас все работает в штатном режиме, но вся
    разводка сделана временно, немного не хватило
    2х жильного провода. Планирую заменить шлейфами.

  • СД клеил на термоклей мелкими круговыми движениями
    с усиленным давлением на звезды. Потратил т/клея 1/4.
    2 вент-ра на одну спарку радиаторов, температура не
    поднимается выше 30-31, на AquaLED4 выставлено T=27.

  • Видео:
    Показать скрытый текст

    Цены на ЗИПы и адреса:
    1) Блок питания AC 220V DC 24V /5A с доставкой из Китая (ebay.com) $20;
    2) Акваконтроллер AquaLED4 из Белоруссии = $107 с доставкой;
    3) Правильные светики, заказ № 1: 12 Cree XT-E CW, 8 Deep Red и термоклей с доставкой из ledgroupbuy.com = $115; (я думаю никому не надо доказывать, почему именно XT-E?)
    4) Правильные светики, заказ № 2: 16 Cree XT-E CW с доставкой 1400 руб.;
    5) 4 драйвера MW LDD-1000h с доставкой 1250 руб.;
    6) Радиаторный профиль 52,6*18,5*600= 1870 руб. Пришлось платить за 6 м погонных и 5 распилов (оставшиеся 2 рейки по 1м проданы коллегам);
    7) провода 10м(одножильного на разводку) + 10м(двужильного на проводку), вент-ры и другие мелочи в Чип Дип, ikea, хоз.маг ~1500-2000 руб.;
    8) Потраченные время, нервы и бензин я не считал ))))
    _______________________________________________________________________________________________________________________
    *UPD 28.08.2013
    По просьбам многих, создал калькулятор для расчета одиночных белых светодиодов CREE XT-E CW и глубоких красных 660nm светодиодов, для контроллерных светильников(диммируемые драйверы серии MW LDD-H и блоки питания) и безконтроллерных светильников(драйверы серии MW LPC-35) на аквариумы 10-80 и 80-500+ литров.ссылка для скачивания v.3.1(20.02.14)

    Изменено 15.5.15 автор AquaCross
    2012-09-16 добавлено 16/09/2012 15:38:13#1671885

    Посетитель




    240 29
    Москва
    11 дн. назад
    AquaCross
    а охлаждение не пострадает при такой переделке?
    2013-06-14 добавлено 14/06/2013 11:31:48#1831795

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    AlexandrAlexandrovichM

    охлаждение планирую 4 карлосона на люстру, но как показывает опыт и 2 справляются на ура ), т.к. растояние, которое я сделал, позволяет наращивать ДС до 2х раз и 3 раз, если увеличить кол-во вентиляторов.
    В любом случае все будет обкатываться и подгоняться
    2013-06-14 добавлено 14/06/2013 11:38:20#1831801

    Новичок




    27 4
    Химки
    3 г. назад
    AquaCross
    Найдено решение обшивки, а точнее "упаковки" и придания проф.-промышленного вида.

    Можно чуть подробней? Или только с фотоотчетом?
    2013-06-14 добавлено 14/06/2013 14:01:55#1831849

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    Алексей Пшеничников

    По подробней не получится, как получу материал - отпишусь с фотками ))

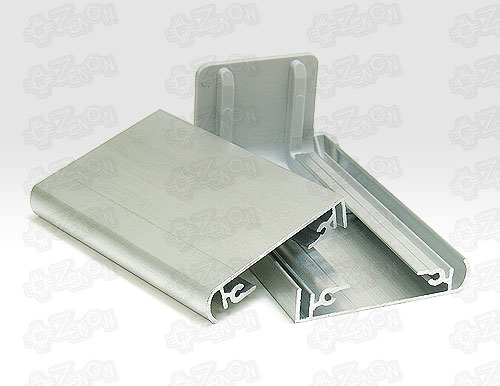

    Нечто подобное, но эстетичнее и удобнее:

    Материал (рейки) для световых рекламных коробов, их уйма, но выбранный уже опробован на 50 литровике с 10 СД - оч классно выглядит

    Изменено 14.6.13 автор AquaCross
    2013-06-14 добавлено 14/06/2013 14:09:15#1831850

    Посетитель




    240 29
    Москва
    11 дн. назад
    AquaCross
    Ну хотя да, у меня такой же профиль, даже в пассивном режиме 10 диодов на 750мА нормально, если 1А гнать то только с куллерами))
    2013-06-15 добавлено 15/06/2013 09:36:17#1832062

    Свой на Aqa.ru




    695 36
    Тула
    7 мес. назад
    сообщение AquaCross
    Алексей Пшеничников

    По подробней не получится, как получу материал - отпишусь с фотками ))
    Нечто подобное, но эстетичнее и удобнее:

    Материал (рейки) для световых рекламных коробов, их уйма, но выбранный уже опробован на 50 литровике с 10 СД - оч классно выглядит

    Изменено 14.6.13 автор AquaCross
    приветствую,а я уже из профиля для коробов давно сделал ,нужно было выложить,я чето думал непонравится идея никаму.(на работе этого профиля ну прям завались)
    2013-06-15 добавлено 15/06/2013 10:52:14#1832072

    Свой на Aqa.ru




    835 107
    Железнодорожный
    5 час. назад
    неритина

    скинь фото светильника , как это не кому не понравится, наоборот, может появятся ещё какие идеи
    2013-06-17 добавлено 17/06/2013 11:14:33#1832605

    Свой на Aqa.ru




    695 36
    Тула
    7 мес. назад
    но это пока корпус,как приобрету радиатор,буду решать по ветиляторам либо один сверху большой или по бокам маленькие.

    Изменено 17.6.13 автор неритина
    2013-06-17 добавлено 17/06/2013 14:25:55#1832658

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    неритина

    Ну, супер! Во и меня так будет. Правда мне знакомый подобрал гладкий, матовый и с одного торца закругленный.
    2013-06-17 добавлено 17/06/2013 14:36:19#1832660
    Нравится неритина

    Свой на Aqa.ru




    695 36
    Тула
    7 мес. назад
    ну профилей много ,просто я взял что было.Можно и пленкой затянуть,но жене так понравилось .Есть еще и пластиковый аналог но мне люминь симпатичнее.

    Изменено 17.6.13 автор неритина
    2013-06-17 добавлено 17/06/2013 14:40:34#1832661
    Нравится AquaCross, DNK

    Свой на Aqa.ru




    835 107
    Железнодорожный
    5 час. назад
    сообщение неритина
    но это пока корпус,как приобрету радиатор,буду решать по ветиляторам либо один сверху большой или по бокам маленькие.

    класс, молодца, а говорит не понравится не кому, да тут уже слюни текут наверно у половина форума
    2013-06-17 добавлено 17/06/2013 16:44:38#1832692

    Новичок




    27 4
    Химки
    3 г. назад
    Можно ссылочку на модели профиля, или на продавца?
    С уважением.
    2013-06-26 добавлено 26/06/2013 14:02:57#1835604

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    Алексей Пшеничников

    Вот он:

    подробнее
    2013-06-26 добавлено 26/06/2013 14:55:08#1835610
    Нравится zhavkin

    Завсегдатай




    300 22
    Конаково
    2 час. назад
    AquaCross

    Профиль классный!!! Но я уже купил пластиковый вентиляцищнный короб прямоугольного сечения 200х80мм. Углы скругленные. Оклею самоклейкой, врежу вентиляторы на 120мм, вырежу низ для стекла. Пока не знаю как оформить торцы. Может затянуть капроном от черных колготок, но вот как закрепить чтобы смотрелось не коряво?
    2013-06-26 добавлено 26/06/2013 19:45:44#1835687

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    semser
    Пока не знаю как оформить торцы. Может затянуть капроном от черных колготок, но вот как закрепить чтобы смотрелось не коряво?

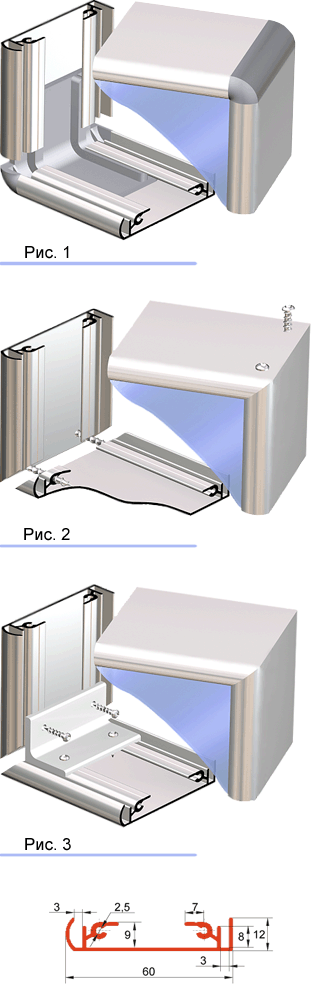

    Можно как на рис 2 и 3, срез под 45 гр и, либо наружи стянуть, либо изнутри армировать уголком.
    2013-06-26 добавлено 26/06/2013 19:51:41#1835694

    Завсегдатай




    300 22
    Конаково
    2 час. назад
    AquaCross

    Да нет! Это труба прямоугольного профиля 1,5м длиной.
    2013-06-26 добавлено 26/06/2013 20:01:26#1835700

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    semser
    труба прямоугольного профиля

    А.... Ну тогда хорошо подойдет сетка из дуршлага:

    Я как-то из такого делал радиаторную решетку для р/у автомодельки 1:10. Хорошо мнется и выпрямляется, легко придать нужную форму и покрасить из баллончика(но на значительном расстоянии от сопла)

    стоит 100-150 руб, ломается любым инструментом. Не боится контакта с водой, но вводе ржавеет.

    Изменено 26.6.13 автор AquaCross
    2013-06-26 добавлено 26/06/2013 20:07:24#1835703

    Завсегдатай




    300 22
    Конаково
    2 час. назад
    AquaCross

    Спасибо, идея не плохая, возьму на заметку!
    2013-06-26 добавлено 26/06/2013 20:11:02#1835704

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    babanov
    Тут лучше ничего не изобретать.

    Ну можно подобрать крупнее, мировой рынок широкий: от 0,1 до 1,5мм. Да и фактуры разные бывают (вспомним сетку на колонках магнитофона из 90х годов).
    К слову я не ленюсь комп пылесосить - дольше проживет...
    2013-06-26 добавлено 26/06/2013 20:47:54#1835715

    Завсегдатай




    300 22
    Конаково
    2 час. назад
    babanov

    Сергей говорит о сетке от дуршлага, а не от сита в котором муку сеют. Чуешь разницу?
    2013-06-26 добавлено 26/06/2013 21:17:32#1835727

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    semser

    Удалось найти решение для "заглушки"?
    2013-07-03 добавлено 03/07/2013 17:52:22#1837732

    Свой на Aqa.ru




    685 20
    Russian Federation Ryazan
    3 г. назад
    Светодиодный светильник.
    Добрый день. Есть более простые и дешевые схемотехники построения подобных светильников. Два я уже собрал, действуют, проходят испытания. Результатами доволен.
    Если будет интересно, могу поделится опытом.
    2013-07-03 добавлено 03/07/2013 21:00:49#1837775

    Свой на Aqa.ru




    685 20
    Russian Federation Ryazan
    3 г. назад
    Светодиодный светильник.
    Сергей, а где покупал радиаторный профиль? Я не смог у себя найти, пришлось использовать алюминиевые шины, из за этого светильник более громоздкий получается.
    2013-07-03 добавлено 03/07/2013 21:21:21#1837781

    Постоянный посетитель




    262 18
    Москва
    7 мес. назад
    semser

    еще можно использовать декоративную автомобильную сетку, продается разных размеров и цветов.



    Изменено 3.7.13 автор a.sherbakov
    2013-07-03 добавлено 03/07/2013 21:49:29#1837791

    Свой на Aqa.ru




    2011 198
    Москва
    2 мес. назад
    shav26

    Очень интересно, любой опыт приму с удовольствием (век живи, век учись).
    Радиатор брал вот тут, ссылка в начале темы: Цены на ЗИПы и адреса: п.6
