Светодиоды мигают
Всем привет!
Добавили в магазине 10 диодов по 1 вт к существующим 10 по 1 вт, в итоге 20 вт, начали моргать через 20 минут после подключения к сети, панель с диодами ложится на стекло крышки, а также очень горячий блок питания. В чём проблема?

Изменено 11.10.16 автор sweden

Изменено 11.10.16 автор sweden
2016-10-11 добавлено 11/10/2016 23:39:57#2282344

Свой на Aqa.ru



Я онлайн!

2574 715
Москва
8 мин. назад
sweden
блок питания

не тянет? Что на нем написано?
2016-10-11 добавлено 11/10/2016 23:44:08#2282348

Посетитель




132 9
Ярославль
8 дн. назад
lonelity

блок питания безобразен, не изолирован практически от воды итп, аллюминевый что ли, фото прилагаю
2016-10-11 добавлено 11/10/2016 23:56:08#2282353

Посетитель




132 9
Ярославль
8 дн. назад

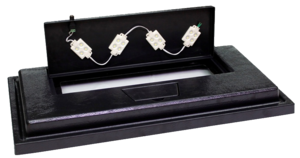

вот такие добавили

мигают только после соприкосновения со стеклом крышки т.е когда без крышки не мигают, перегрев?
Сказали в магазине, что для травника пойдёт. Заплатил за добавление этого чуда 3600 руб.

Изменено 11.10.16 автор sweden
2016-10-11 добавлено 11/10/2016 23:58:17#2282354

Свой на Aqa.ru




575 235
Рязань
11 мин. назад
sweden
Хм ... интересная схема подключения светодиодных сборок . Вопрос - эти сборки питаются от скольких вольт ( по паспорту)?
Что-то мне подсказывает , что по такой схеме подключения подаваемое напряжение должно быть 24 вольта.

Изменено 12.10.16 автор froll-72
2016-10-12 добавлено 12/10/2016 07:11:31#2282385

Посетитель




132 9
Ярославль
8 дн. назад
froll-72

на блоке 12 v написано, вообщем поеду разбираться сегодня, удивлён сам такой работе, ужас...
2016-10-12 добавлено 12/10/2016 07:45:24#2282396

Свой на Aqa.ru




575 235
Рязань
11 мин. назад
sweden
C блоком питания , думаю всё в порядке . По мне - проблема в подключении диодов . От какого напряжения питаются диодные сборки , в смысле технические данные самих сборок ???

Изменено 12.10.16 автор froll-72
2016-10-12 добавлено 12/10/2016 07:49:22#2282397

Посетитель




132 9
Ярославль
8 дн. назад
froll-72

на диодах написано 12v, которые добавляли.
мне выдали только товарный чек без паспорта и характеристик, выложил фото блока, больше ничего нет.
скажите-это не соответствует нормальной сборке светодиодов?
Блок сильно нагревается как УТЮГ.

Изменено 12.10.16 автор sweden

Изменено 12.10.16 автор sweden

Изменено 12.10.16 автор sweden
2016-10-12 добавлено 12/10/2016 08:14:22#2282402

Свой на Aqa.ru




3576 602
Russian Federation
1.5
4 час. назад
sweden

Светодиод это токовый элемент. А вы его питаете напряжением. Естественно он будет греться, мигать, а потом перегорит! Вообще они должны были уже сейчас перегореть.
2016-10-12 добавлено 12/10/2016 08:24:18#2282405

Посетитель




132 9
Ярославль
8 дн. назад
KoRvin

делал это не я, а магазин , как аргументировать продавцам, что им предъявить?

Изменено 12.10.16 автор sweden

Изменено 12.10.16 автор sweden
2016-10-12 добавлено 12/10/2016 08:29:09#2282406

Свой на Aqa.ru




3576 602
Russian Federation
1.5
4 час. назад
sweden
как аргументировать продавцам, что им предъявить?


Начнём с того что на фото диоды просто мусор. Цена таких модулей 10-20руб. Качество чрезвычайно низкое. Любые светодиоды нужно охлаждать. Для охлаждения нужен радиатор. А у вас они приклеены к пластиковой крышке, это полный финиш. Но это меркнет с тем фактом что питаются они не стабилизированным током а НАПРЯЖЕНИЕМ. Это как в двигатель машины налить вместо моторного масла подсолнечного.
2016-10-12 добавлено 12/10/2016 08:34:13#2282409
Нравится sweden

Советник





7028 702
Russian Federation Balakovo
3 час. назад
KoRvin
Начнём с того что на фото диоды просто мусор. Цена таких модулей 10-20руб. Качество чрезвычайно низкое.
У меня приятель работает в рекламном агентстве. Они ставят такие модули на подсветку рекламных конструкций. Я ему говорю - так это ж полное гуано! А он - так у нас гарантии на свет нет - как только потухает, мы ещё раз его продаем!
2016-10-12 добавлено 12/10/2016 08:45:45#2282412
Нравится sweden

Свой на Aqa.ru



Я онлайн!

2574 715
Москва
8 мин. назад
KoRvin
В сборках гасящие резисторы под 12В.
2016-10-12 добавлено 12/10/2016 08:58:14#2282415
Нравится rik473, froll-72

Свой на Aqa.ru




3576 602
Russian Federation
1.5
4 час. назад
lonelity
В сборках гасящие резисторы под 12В.

Сейчас скачал фотку и пригляделся. Действительно стоят резисторы. Но модули всё равно мусор.
2016-10-12 добавлено 12/10/2016 09:13:56#2282425

Свой на Aqa.ru




575 235
Рязань
11 мин. назад
sweden на диодах написано 12v, которые добавляли.
Воооот . На эти сборки нужно подавать 12 вольт , а судя по вашему фото до них доходит в лучшем случае половина напряжения . Их нужно было соединять параллельно - а у вас непонятная параллельно-последовательная комбинация подключения.

Изменено 12.10.16 автор froll-72
2016-10-12 добавлено 12/10/2016 09:21:36#2282427
Нравится sweden

Свой на Aqa.ru



Я онлайн!

2574 715
Москва
8 мин. назад
sweden
Резисторы какого номинала в прозрачной сборке? Судя по фото в инете - на 0,75Вт на диодах приходится 2Вт на резисторах...
2016-10-12 добавлено 12/10/2016 09:45:23#2282434
Нравится sweden

Посетитель




124 37
Воронеж
1 час. назад
sweden
мигают только после соприкосновения со стеклом крышки т.е когда без крышки не мигают, перегрев?

При повышении температуры светодиода падение напряжения на нем уменьшается,возрастает потребляемый ток.
У Вас диоды запитываются постоянным напряжением,следовательно при повышении потребления тока потребляемая мощность увеличивается.
Блок питания в защиту уходит.
Установите светодиоды на радиаторы.Поменяйте блок питания на более мощный.
2016-10-12 добавлено 12/10/2016 10:11:14#2282442
Нравится sweden

Свой на Aqa.ru




997 68
Санкт-Петербург
8 час. назад
froll-72
Воооот . На эти сборки нужно подавать 12 вольт , а судя по вашему фото до них доходит в лучшем случае половина напряжения . Их нужно было соединять параллельно - а у вас непонятная параллельно-последовательная комбинация подключения.


Они там и подключены все параллельно, в модулях идет сквозное подключение питание, аналогичное как на лентах по 3 светодиода. В данном случае все модули подключены в одну гирлянду, но соединение там именно параллельное.
2016-10-12 добавлено 12/10/2016 11:39:53#2282482
Нравится sweden

Посетитель




132 9
Ярославль
8 дн. назад
Всех благодарю за ответы! Вернул это чудо в магазин, продавец говорил, что первый такой случай, не было претензий. Но терялись в вопросах о сборке. Очень помогла ваша инфа.
Деньги вернули без разговоров!
Посоветуйте мне нормальную крышку с ЛЛ на 140 литров для травника, сам не умею делать(
2016-10-12 добавлено 12/10/2016 12:59:38#2282520

Свой на Aqa.ru




3576 602
Russian Federation
1.5
4 час. назад
sweden
Посоветуйте мне нормальную крышку с ЛЛ на 140 литров для травника, сам не умею делать(

Рекомендую отказаться от крышки. Под крышкой почти всегда повышенная влажность что негативно сказывается на работе электроники. Также под крышкой лампы сильно греют воздух которому выйти некуда, отсюда зачастую перегрев воды, особенно в летнее время. Также в таком аквариуме плохой газообмен между водой и воздухом, зачастую нужен компрессор. Рекомендую отказаться от крышки и купить светильник открытого типа. Наподобие этого http://aquarium-aqua...

Изменено 12.10.16 автор KoRvin
2016-10-12 добавлено 12/10/2016 14:11:32#2282534
Нравится froll-72, sweden

Посетитель




132 9
Ярославль
8 дн. назад
А на сколько ватт мне искать светильник?


2016-10-12 добавлено 12/10/2016 15:19:59#2282557

Свой на Aqa.ru




3576 602
Russian Federation
1.5
4 час. назад
sweden
А на сколько ватт мне искать светильник?


Это зависит от размера аквариума и наличия либо отсутствия живых растений.

Изменено 12.10.16 автор KoRvin
2016-10-12 добавлено 12/10/2016 15:51:24#2282571
