Хим. генератор СО2 на грузовом приводе (страница 3)

Принцип действия основан на использовании силы тяжести груза, давящего на медицинский полимерный контейнер, заполненный кислотой. Отличается безопасностью, простотой и стабильностью в работе, так как величина момента силы остается постоянной.

Контейнеры подходят любые, лучше объемом от 500 мл - это нужно для устойчивости и сохранения постоянной площади пятна контакта. Контейнеры из-под физрастворов, для переливания и хранения крови, носимые мочеприемники. Эти изделия довольно прочны, выдерживают максимальное давление от 0,4 до 1 bar (ат). Удобно использовать контейнер с двумя выходами. Второй выход используется для вливания кислоты без отсоединения мешка. Некоторые контейнеры, например мочеприемники, уже снабжены обратным клапаном, что добавляет надежности.

Груз. Если в доступности нет тяжелого металлического бруска (в идеале свинцового), можно любую жесткую коробочку заполнить тяжелыми металлическими предметами. Груз не хочет стоять на мягко-жидком полимерном мешке - падает, сползает. Вариант решения этой проблемы - поместить все вместе в подходящую коробку, например, от сока, прорезав сверху отверстие по размеру груза. Стенки отверстия удерживают груз от наклона и сваливания с мешка.

На фото коробка от сока 2л, меньше не было, внутри много свободного места. Для мешка 500 мл, возможно, удобнее будет 1 л тетрапак.

Создаваемое в кислоте давление зависит от веса груза и от площади пятна контакта груза и контейнера.
Упрощенно давление P = m/S, где m - масса груза, S - площадь пятна контакта груза и полимерного контейнера.
Эта простая формула справдлива для жестких поршней в жестком цилиндре, там давление определяется площадью меньшего поршня. При давлении на мягкий полимерный сосуд зависимость гораздо сложнее. На контейнер груз давит неравномерно (в центре меньше), полимер продавливается, упругие стенки изгибаются, немного растягиваются. Короче, давление получается немного меньше расчетного. Но нам точность совершенно не нужна, главное - примерно прикинуть, достаточно ли будет груза, поделив его вес на площадь его грани, чтобы расчетное давление получалось не менее 0,05-0,1 кг/см^2 (бар, ат), в зависимости от глубины подачи СО2 в аквариум. Для инфузионного контейнера объемом 500 мл достаточно груза 5 кг. Если поставить брусок на контейнер с кислотой меньшей гранью, то давление возрастет.

Важно, чтобы площадь пятна контакта S в процессе выработки не менялась.
Для этого грань груза должна изначально полностью контачить с поверхностью полимерного контейнера. Иначе, по мере выработки кислоты и "сдувания" мешка, площадь пятна контакта будет увеличиваться, а давление падать.

Иголка в соде нужна для того, чтобы кислота поступала постепенно, небольшими дозами, а не крупными каплями.

Генератор СО2 низкого давления работает устойчиво только при некотором избыточном давлении в системе. Поэтому нужен дроссель/краник на выходе, не обязательно регулируемый, задача которого удерживать в генераторе это избыточное давление. Я использую нитку . Давление также регулируется изменением веса груза или его площади.

Останавливать реакцию можно и без перекрытия - снятием груза. Еще лучше подачу газа на ночь не останавливать, а уменьшать - уменьшением груза. Сглаживаются суточные скачки pH.

Рецептура. Раствор лимонной кислоты я делаю насыщенным. Соды сыплю примерно в 1,5 больше кислоты, с избытком. Горячую воду отмеряю в мерном стакане из расчета: на каждые 100 г кислоты 200 мл воды. Меньше половины этой воды вливаю в кислоту, активно перемешивая. Если не все растворяется - добавляю еще воды, пока вся кислота не растворится. Оставшуюся воду выливаю в соду.

Достоинства:
1. Безопасность. Малое давление - значит нет опасности разрыва, проще герметизация, крепление трубок, меньше утечки.
2. Простота. Генератор проще, чем системы под давлением, меньше элементов, трубок, клапанов, не нужен аварийный клапан, манометр, даже кран перекрытия газа не обязателен.
3. Большой объем реактивов - сосуды можно заполнять полностью.
4. Можно использовать содовую бутылку меньшего объема - в ней не нужен большой газовый буфер.
5. Можно использовать концентрированный (насыщенный) раствор кислоты.
6. Легко уменьшать (а не останавливать) подачу газа на ночь, уменьшая груз.

Недостатки:
1. Малое давление не продавливает реакторы высокого давления - диффузор, атомайзер.
2. Контейнер под грузом не опустошается до конца. Когда груз в каком-то месте касается дна, в контейнере еще много кислоты. Возможно, у более плотного-жесткого контейнера распределение веса равномернее, остаток кислоты меньше.
3. При слишком малом давлении трудно считать пузырьки - неравномерно идут. Когда идет реакция - быстрее идут, когда не идет - замедляются.

Пропорционально росту столба жидкости в содовой бутылке, падает давление. В принципе, незначительно. Можно использовать бутылку пошире, а через пару недель работы добавить вес. Но можно и нивелировать это падение давления специальным устройством трубки вроде трубки Мариотта, если не лень ее делать. Нужно, чтобы приток жидкости не зависел от растущего столба этой жидкости - не падал по мере роста столба. На практике пока не опробовал.


Изменено 14.2.16 автор oltrew

Ну вот и я пошел в гравитационщики. Мочеприемник ножной, 750 мл пока ничего нового, смотрю.

oltrew

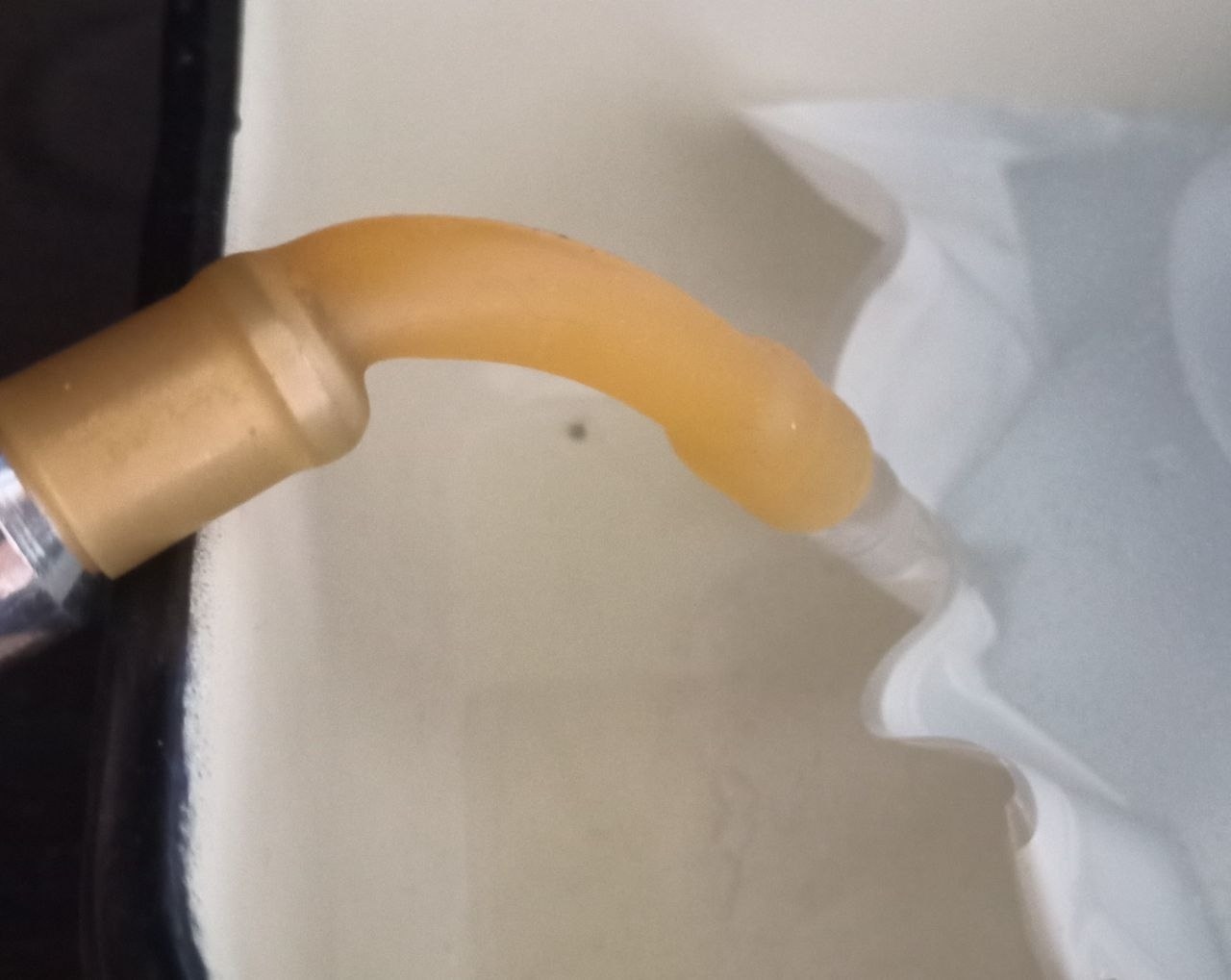

Забыл сказать про соединение пакета с трубкой.

oltrew
Пластичные стенки контейнера огибают такой груз и площадь пятна контакта за счет малой начальной площади быстро увеличивается в разЫ.

kichrot
резиновую емкость типа резиного шара с водой

oltrew
Пропорционально росту столба жидкости в содовой бутылке, падает давление. В принципе, незначительно.

Gleb T.
Слева — обратный клапан.

Gleb T.
А почему так?

oltrew
Похоже на металлический клапан. Интересно, какое у него давление открытия?

oltrew
Столб раствора соды тоже имеет значение.

Каплями сверху - цитратная корка же будет образовываться. Нет перемешивания.
Если только регулярно взбалтывать..

oltrew
Каплями сверху - цитратная корка же будет образовываться.

Стремление экономить воду - не для экономии воды.
Экономится объем. Объем ограничен размером бутылок, емкостей, высотой полок и пр. Хочется пореже перезаряжать.

oltrew
Каплями сверху - цитратная корка же будет образовываться. Нет перемешивания.

oltrew

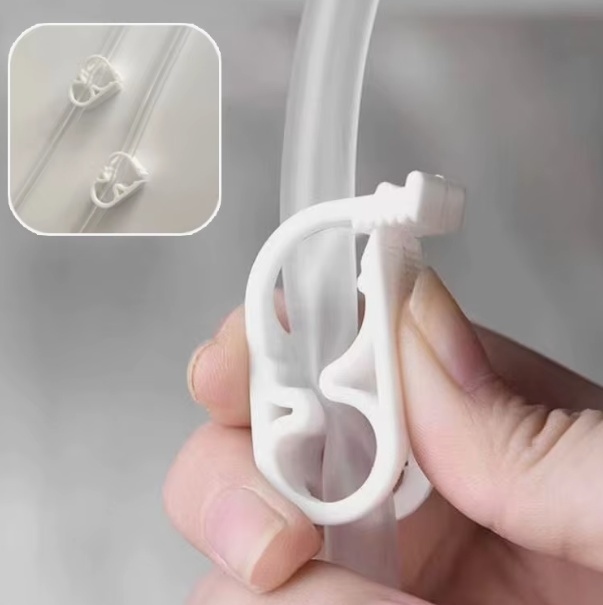

зажимы

oltrew
Подачу кислоты нужно ограничивать (дросселировать) во избежание сильного впрыска.

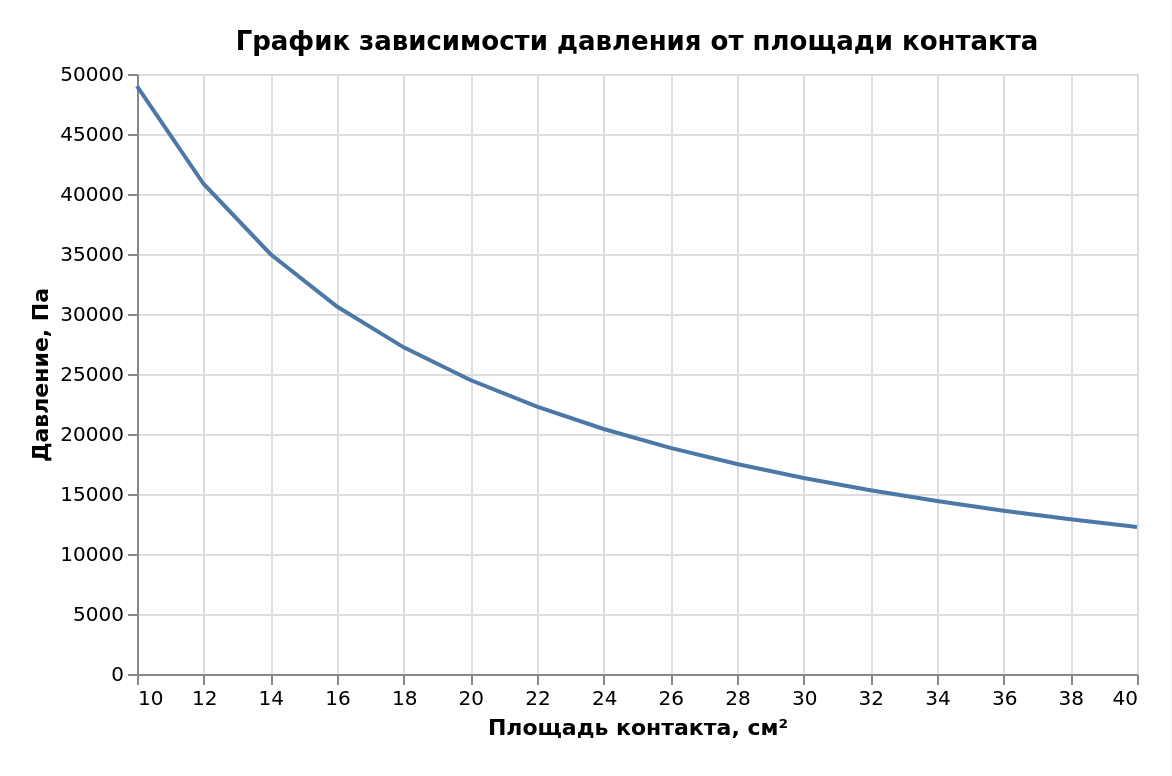

Оставлю это здесь. Зависимость давления от площади пятна контакта для груза в 5 кг. По горизонтали — площаль пятна, по вертикали давление (в паскалях, чертова запятая путает)

Gleb T.
Мочеприемник ножной, 750 мл

oltrew
больше контейнер, тем больше площадь

oltrew
Большой однако

oltrew
Чем больше контейнер, тем больше площадь и тем больше нужен груз.

Gleb T.
идея, чтобы груз давил на резервуар с воздухом

oltrew
И чем полезен резервуар-посредник?
