Сплошное равномерное освещение или точечный свет. (страница 8)

Стремление к сплошному равномерному освещению или точечный свет.
Какие формируются изменения и предпочтения в современной аквариумистике.
Какие индивидуальные потребности освещения в травниках, цихлидниках и тп.
Сплошное равномерное или зональное (возможно несколько точек).

На мой взгляд, для освещения все чаще и чаще используются мощные точечные источники освещения. Под которыми высаживаются наиболее требовательные к свету растения. Мощный свет поднимается все выше и выше для освещения фитофильтров и комбинаций аквариум/палюдариум. Применяются решения с несимметричным (смещенным) центром освещения и тп.


Изменено 31.10.18 автор Андерсен

2018-10-2929/10/2018 22:48:46
#2550866
На премодерации
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

4805 2868
Москва
2 мес.

Haupter

Какие нибудь резисторы еще повесить.
Но куда, какие и как, не посоветую, я по профессии мясник с рынка Смайлик :)
Товарищи грамотные сейчас подскажут по косинусам и синусам.

А откуда 100мА снимали? Какое падение напряжения? Может сами что то начудили и выгорело?
Хотя не сознаетесь Смайлик :)


Изменено 31.10.18 автор Андерсен
2018-10-3131/10/2018 13:22:49
#2551468
Нравится Haupter
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Андерсен
Вы про эти рефлекторы в кристаллах?
Кристалл находится, грубо говоря, на дне чашки-рефлектора. На картинке кристалл даже подписан Смайлик :)
2018-10-3131/10/2018 13:37:47
#2551476
На премодерации
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

4805 2868
Москва
2 мес.

DNK

И на стене написано: "Не верь глазам своим".

Изменено 31.10.18 автор Андерсен
2018-10-3131/10/2018 13:39:38
#2551477
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Андерсен
Запитать минимальным током, при котором он начнет светить.
Думаю что это будет 120мА
Начнет видимо светить от десятков микроампер. От 0.1 миллиампера будет светить уже вовсю Смайлик :)
2018-10-3131/10/2018 13:39:51
#2551478
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

2584 1581
Russian Federation Volgograd
40 мин.

Андерсен
А откуда 100мА снимали? Какое падение напряжения? Может сами что то начудили и выгорело?

1. Чуть ошибся, минимальный ток 10% от драйвера ELG-100-C1050D2 (он программируемый). Следовательно 105ma/
2. Две последовательные цепи в связке по 2 cob L2C5-FS001208E1500. Падение напряжения на первой 68.8, на второй 64.4. Собственно это и послужило искать причину.
3. Не мог. Все уже проанализировал, Айрата спрашивал, не мог. Это брак.
2018-10-3131/10/2018 13:39:53
#2551479
На премодерации
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

4805 2868
Москва
2 мес.

Haupter

Тогда к профессору, вариантов нет.
2018-10-3131/10/2018 13:41:19
#2551480
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Андерсен
И на стене написано: "Не верь глазам своим".
Вы же сами написали - информация с сайта производителя. Для чего? Для того, чтобы это было пруфом? Или это аналог надписи "плевать сюда"?

Почитайте материал, описывающий технологию. Еще раз подчеркну - рефлектор в этом светодиоде играет роль не только (не столько?) оптического элемента, а средства получения необходимого спектра.
2018-10-3131/10/2018 13:42:05
#2551481
На премодерации
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

4805 2868
Москва
2 мес.

DNK

Тогда зачем вы пишете про рефлектор, как элемент направления светового потока?
Вы прекрасно понимаете о чем писал я.
Зарекался не отвечать... .

Haupter

Если это ДКО Электронщик, они 100% не обменяют со следами пайки, хоть тресни и с юристами бегай.

lonelity

"Коллега" ломает одну модель специально для нас Смайлик :), там еще и линза, по его мнению.

Сплошное равномерное освещение или точечный свет.



Изменено 31.10.18 автор Андерсен
2018-10-3131/10/2018 13:53:48
#2551482
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Андерсен
Тогда зачем вы пишете про рефлектор, как элемент направления светового потока?
Потому, что этот элемент, безусловно, формирует световой поток Смайлик :) Неужели этот ответ так блистает оригинальностью, что вы до него не додумались?

Андерсен, что же вы такой скучный? Я думал, что вы обратите внимание на материал этого рефлектора и у нас с вами получится интересное обсуждение. Ну нет - так и нет. Вам неинтересно...
2018-10-3131/10/2018 14:00:12
#2551486
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

2584 1581
Russian Federation Volgograd
40 мин.

Андерсен
Если это ДКО Электронщик, они 100% не обменяют со следами пайки, хоть тресни и с юристами бегай.

Не собираюсь этот коб менять, хочу знать как проверить новую партию заказанную вчера.
2018-10-3131/10/2018 14:01:41
#2551487
На премодерации
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

4805 2868
Москва
2 мес.

DNK

Меня мама еще в детстве учила правильно выбирать компании.
2018-10-3131/10/2018 14:01:46
#2551488
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Андерсен
там еще и линза, по его мнению.
Разумеется. Там есть первичная оптика. В Интернете есть видео о том, как собираются светодиодные сборки Kessil. Вообще-то они не имеют никакого отношения к компании Kessil, а делаются по его заказу. Так ролик производителя отчетливо показывает процедуру установки линзы.

В этом, кстати, причина того, что у Kessil весьма заметная "дискотека", несмотря на очень плотную упаковку кристаллов. Факт настолько вопиющий, что его можно даже на фотографиях заметить. Правда, виден он глазами хорошо только на "морских" вариантах матриц. На пресняковых видимый глазом цвет излучения отдельных кристаллов так близок, что факт дискотеки глазом заметить сложно.

Андерсен Меня мама еще в детстве учила правильно выбирать компании.
Видать, проверку, как хорошо вы усваивали её уроки, она делала спустя рукава Смайлик :)

Так вам неинтересно узнать, из какого материла сделан рефлектор у тех светодиодов? И почему их делает компания, которая имеет одни из самых обширных наработок именно в области керамики? Она ведь так и называется - "керамика из Киото".
2018-10-3131/10/2018 14:06:29
#2551490
На премодерации
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

4805 2868
Москва
2 мес.

DNK

Обсуждали мы и керамику, и ее белизну, и технологию, еще в первой теме про этот свет.
Это не имеет никакого отношения к фотографии света на стене именно этого кристалла.
Давайте остановимся.
2018-10-3131/10/2018 14:09:07
#2551491
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Haupter хочу знать как проверить новую партию заказанную вчера.
Возьмите любой DC-DC драйвер и повесьте ему токозадающий резистор, который задаст ток, на котором этот драйвер еще заведется. Обычно это единицы миллиампер, как минимум. На этом токе COB по-прежнему будет слепить, но если положить сверху пару листов бумаги, то смотреть на него можно будет спокойно.

Ну или сделайте простейший пробник, там и 0.1мА легко и без проблем, только другой резистор поставьте Смайлик :) Пробник этот КРАЙНЕ дубовый и им ничего никогда спалить невозможно, как и его самого.
Сплошное равномерное освещение или точечный свет.


Андерсен
Это не имеет никакого отношения к фотографии света на стене именно этого кристалла.
Давайте остановимся.
Я бы рад, но вы так витиевато выражаетесь, что я даже заинтригован - о чем вы пишете? Какие "фотографии света на стене этого именно кристалла" вы имеете в виду? У этого светодиода кристалл практически не виден. А если вы про фото света на стене, то при чем здесь стена, если мы про освещение аквариумов говорим?
2018-10-3131/10/2018 14:16:38
#2551494
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

2584 1581
Russian Federation Volgograd
40 мин.

DNK

Спасибо!
2018-10-3131/10/2018 14:21:06
#2551497
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Haupter
Спасибо!
Пожалуйста.

Обратите внимание - именно эта микросхема - до 37В. То есть блок питания для неё используете на 36В, этого достаточно, чтобы проверить эти COB.
2018-10-3131/10/2018 14:25:16
#2551501
Свой на Aqa.ru
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

2584 1581
Russian Federation Volgograd
40 мин.


Обратите внимание - именно эта микросхема - до 37В. То есть блок питания для неё используете на 36В

А с 24в ничего придумать нельзя? Это максимум что у меня есть из постоянки.
2018-10-3131/10/2018 14:42:28
#2551508
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

1 26839 15856
Москва
7 мин.

Haupter
какой-нибудь 12В адаптер последовательно с ним. Или автомобильный аккумулятор Смайлик :)
2018-10-3131/10/2018 15:07:19
#2551515
Нравится Haupter
Свой на Aqa.ru, Советник
Советник аквафорума

Аватар пользователя

10453 2824
Russian Federation Balakovo
1 час.

Haupter
А с 24в ничего придумать нельзя? Это максимум что у меня есть из постоянки.
Вероятно, не получится. Судя по ВАХ, опубликованной в даташите на эти COBы, на очень малых токах у них падение напряжения около 30В. По крайней мере сильно больше 24В.

Однако, я не раз наблюдал, что на ОЧЕНЬ малых токах светодиоды могут как-то светиться и при напряжении существенно меньшем, чем указано в даташите, как минимальное. Поэтому для очистки совести можно попробовать. Тем более что, подчеркну ещё раз, ни COB плохо от этого не будет, ни пробнику.

В общем, если как-то будет светиться - значит повезло, а нет - так ищите БП минимум на 30В.

lonelity какой-нибудь 12В адаптер последовательно с ним. Или автомобильный аккумулятор Смайлик :)
Да, как вариант. Тем более, что здесь нагрузка будет меньше, чем мизерная - как раз "какой-нибудь" подойдет Смайлик :) в том смысле, что реально ему надо дать всего около 6В.
2018-10-3131/10/2018 15:12:34
#2551516
Нравится Haupter
Завсегдатай
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

1687 765
Саратов
19 мин.

Купить потолочную «таблетку» от 8 вт за 200 рублей в сельмаге, и забыть про Kessil, как дурной сон… это я для себя.


Изменено 31.10.18 автор Батёк

2018-10-3131/10/2018 15:18:37
#2551519
Премодератор, Кандидат в Советники
Кандидат в советники аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорума

Аватар пользователя

6252 3151
Уфа
2 дн.

Haupter

24вольтовый бп + крона + резистор на 5.6 ком
2018-10-3131/10/2018 15:19:14
#2551521
Нравится Haupter, shortwave
Премодератор, Кандидат в Советники
Кандидат в советники аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорума

Аватар пользователя

6252 3151
Уфа
2 дн.

Константин Кучеренко
Если считать угол не от нормали, а от плоскости кристалла, то будут синусы

разве?
2018-10-3131/10/2018 16:25:58
#2551559
Постоянный посетитель
Аквафорум рыбкаАквафорум рыбкаАквафорум рыбка
Аватар пользователя

520 368
Latvia Riga
1 час.

Батёк

Не выйдет Смайлик :3:
2018-10-3131/10/2018 16:30:46
#2551561
Нравится Батёк
Модератор , Советник
Советник аквафорума

Аватар пользователя

12938 8457
Москва
51 мин.

artvhm
разве?

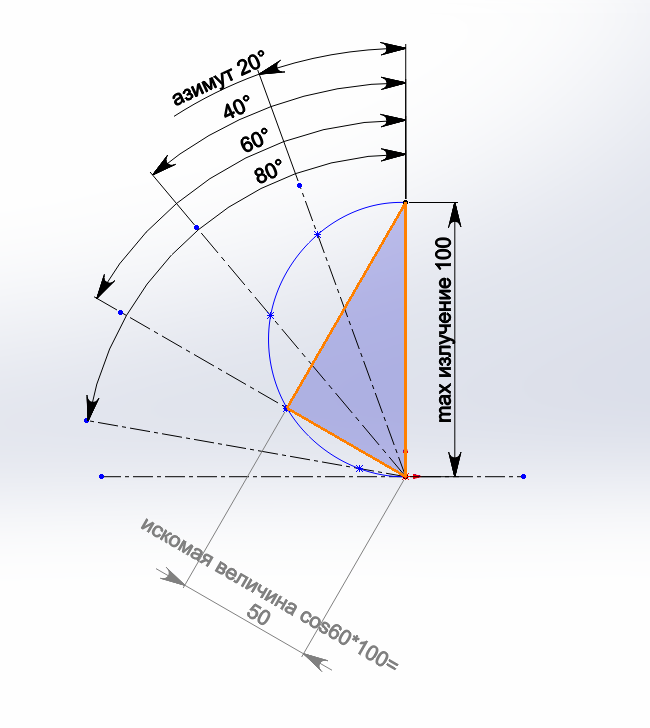

Ну а как еще? Параллельно кристаллу, угол =0, sin=0 - света нет. Угол = 90 градусов, перпендикулярно кристаллу, sin =1, излучение по центру.

sin(a)=cos(pi/2-a)

Что не так?
2018-10-3131/10/2018 16:38:56
#2551566
Премодератор, Кандидат в Советники
Кандидат в советники аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорумаРыбки аквафорума

Аватар пользователя

6252 3151
Уфа
2 дн.

Константин Кучеренко

в графическом виде не получается диаграмма направленности, ее нельзя положить на карту и направить по ней антенну
Сплошное равномерное освещение или точечный свет.
Фотография для форума аквариумистов #405796



Изменено 31.10.18 автор artvhm
2018-10-3131/10/2018 17:56:22
#2551593
