Сделал наконец светильник

Сделал все-таки себе первый вариант светодиодного светильника.


Использовал 10 штук COB от Lumileds L2C5-FS001211E1900, измерение которых производил здесь Измерение светодиодной сборки
Диоды выдающиеся как по энергоэффективности (КПД 46%), так и по цветопередаче (CRI 97), а также с приятной цветовой температурой (CCT 6500).
Хотел сделать на драйверах AC-DC, что дополнительно максимизировало бы общий КПД, но оптимальным в этом случае оказалось соединение диодов в две цепочки по 5, что я пока делать не рискнул. Диоды на одном общем радиаторе, а суммарное падение напряжения получалось около 180В, и оно для крайнего в цепочке одного диода целиком прикладывается к изолирующей подложке. Я так однозначно и не выяснил, опасно это для COB или нет.
Поэтому пока (надеюсь, что временно) сделал все на DC-DC драйверах по одному драйверу на диод.
Драйверы использовал MW LDD700H. Сделаны они на том же чипе mbi6661, что и двухдрайверные сборки DNK. Драйверы залиты компаундом в параллелепипед, написано, что рабочая температура якобы до 85 градусов, и естественное охлаждение достаточно. Я рисковать не стал, и приделал их к отдельному радиатору через термопасту. Так душа спокойнее. Высокочастотные пульсации на выходе этих драйверов тоже есть.
Ток данные драйвера дают 700ма. Скорее всего этого мне в итоге хватит: уж больно яркие эти диоды.
Блок питания опять же временно взял свой самодельный на сетевом трансформаторе, нестабилизированный. Т.е. транформатор, мост, фильтрующе емкости - и все. За счет тороидального трасформатора и очень специальных диодов в мосте удалось получить относительно приличный КПД 89%. Если в итоге не перейду на AC-DC драйверы, то поменяю это блок на нормальный качественный импульсник.
На каждом COBе стоят отражатели Ledil Angelina. Корпуса для отражателей - консервные банки от зеленого горошка и подобных, банки, у которых крышка вынимается за колечко. Мировая стандартизация делает свое дело: банки просто идеально подошли для отражателей Ledil. Тоненький ободок, оставшийся на краю после отрывания крышки, идеально удерживает защитное стекло.
Ставить рассеиватель я не стал, и видимо не буду. Цветосмешение мне не нужно по определению, а блики получились как раз оптимальными, подобными бликам от МГ. Поэтому с целью защиты от брызг и пыли поставил прозрачное тонкое оргстекло.



Изменено 30.1.17 автор Константин Кучеренко

2017-01-3030/01/2017 17:04:09
#2334316
Свой на Aqa.ru


2194 1372
Russian Federation Ufa
9 час.

Nariman
Пойдёт?

Что значит пойдет? Посчитайте. Это всегда полезно. Я же не знаю, сколько линеек Вы туда натолкать планируете. Впрочем, очевидно, что этот профиль, этими линейками, на токе 100мА вам перегреть не получится. Столько линеек в него не влезет.
З.Ы. Думаю, этот свет будет очень не плох, для освещения комнаты. А в акву я такой не стал бы ставить...

2018-12-1313/12/2018 12:10:15
#2571841
Свой на Aqa.ru


2736 788
Russian Federation Volga
1
14 час.

Nariman
Это хорошо,что можно подключать на 100мА и не бояться,что срок эксплуатации снизиться.

Обратите внимание, вы подключать будете не диоды, а готовые линейки. Два две параллельные цепочки и номинальный ток указан как 175ма

2018-12-1313/12/2018 12:34:34
#2571846
Завсегдатай


1055 244
Дербент
1
5 час.

Дамир184
Думаю, этот свет будет очень не плох, для освещения комнаты. А в акву я такой не стал бы ставить..


16 линеек - 4 ряда - 130см профиль.

Если можно поподробней объяснить почему?Чем этот свет плох для аквариума ? Спектр не подходит для растений/мало мощный/дорогой или какие то другие причины есть?

artvhm
Обратите внимание, вы подключать будете не диоды, а готовые линейки. Два две параллельные цепочки и номинальный ток указан как 175ма


Я не сам буду собирать.Обсуждаю вопрос сборки с одним парнем с Украины.Он тоже про 175мА мне сказал,но я не понял что это значит.Попытался разобраться сам,видимо опять зашёл в тупик

Хочу выжать из 16 шт как можно больше лм. Больше чем 740.Сколько лм можно выжать и при этом не испортить диоды

Вы бы тоже такие не поставили в аквариум??

2018-12-1313/12/2018 12:44:05
#2571850
Свой на Aqa.ru


2736 788
Russian Federation Volga
1
14 час.

Nariman
Больше чем 740.Сколько лм можно выжать и при этом не испортить диоды

Производитель для ваших линеек приводит зависимость яркости от тока(страница 6 даташита). Там токи до 350ма, остановитесь для начала на 250ма, получите 1000лм. И следите за температурой

Nariman
Вы бы тоже такие не поставили в аквариум??

Поставил бы

2018-12-1313/12/2018 12:53:25
#2571855
Завсегдатай


1055 244
Дербент
1
5 час.

artvhm
Производитель для ваших линеек


Вообще то они ваши

artvhm
Поставил бы


Есть ли смысл совмещать Д50/Д55/Д65 если да,то что с чем и в какой пропорции?

2018-12-1313/12/2018 13:01:01
#2571856
Свой на Aqa.ru


2736 788
Russian Federation Volga
1
14 час.

Nariman
Есть ли смысл совмещать Д50/Д55/Д65 если да,то что с чем и в какой пропорции?

смысл есть только в вариантах д55/д65 (похолоднее) и д50/д55(потеплее). Смешивать 50 и 65 не надо. Пропорции возьмите 1:1. Обратите внимание человека который будет собирать, что на этих линейках разные диоды их надо правильно раскидать по драйверам

Изменено 13.12.18 автор artvhm

2018-12-1313/12/2018 13:26:42
#2571869
Свой на Aqa.ru


2194 1372
Russian Federation Ufa
9 час.

Nariman
Спектр не подходит для растений/мало мощный/дорогой или какие то другие причины есть?

Он неплох для аквы. Но вот уже сами пытаетесь смешивать свет с разной цветовой Т. Суммарный точно не будет в ни в одном стандарте. За точное соответствие стандарту лишнего денег берут. Вот вам раз мешать собрались, явно не нужен стандартизированный свет. Так зачем переплачивать? Просто возьмите СД с приемлемой для вас цветопередачей. И… В акву полезно немного фитосвета добавлять. Примерно на четверть от общей суммарной мощности света, поставьте хорошие фитолинейки. К примеру такие https://e-neon.ru/ca... Это не только лучший рост растений, но и рыба заиграет ярче цветами. В аквариуме такая добавка визуально не даст оттенок фито света, смещение от белого не будет заметно.

2018-12-1313/12/2018 13:44:03
#2571879
Свой на Aqa.ru


2736 788
Russian Federation Volga
1
14 час.

Дамир184
Но вот уже сами пытаетесь смешивать свет с разной цветовой Т. Суммарный точно не будет в ни в одном стандарте.

Все будет хорошо. Он уменьшит пик на 450 для d55,и пик на 420 для d65. Получится более "ровный" спектр d60

2018-12-1313/12/2018 14:30:38
#2571908
Завсегдатай


1055 244
Дербент
1
5 час.

Дамир184


Я считаю,что если делать СД свет,то такой который будет полностью удовлетворять все требования конкретного человек.У меня есть свои представления об идеальном свете(допускаю,что они не верны)
Я не приемлю разноцветные диоды.Их свет отражается от воды,точки видны всегда и это меня бесит.С моей точки зрения это смотрится не эстетично.Я прочитал все темы о СД которые нашёл на форуме в поисках подходящего для меня варианта и лучшим вариантом мне показались эти линейки.Они не имеют недостатков с моей точки зрения.Не нужно искать решений как охладить,куда вставить так,что бы красиво смотрелось,линзы/отражатели и куча других не понятных мне слов.За исключением цены одни плюсы
Почитал форум где один Японец протестировал диоды которые установлены на этих линейках,он сам и все кто участвовали в теме просто "облизывались".Да и здесь есть пару человек которым очень понравился спектр.Если забыть сколько они стоят,то я как понимаю равных им нет?Разве за что то эксклюзивное не нужно платить/переплачивать?

artvhm
Он уменьшит пик на 450 для d55,и пик на 420 для d65. Получится более "ровный" спектр d60


Это спектр который у меня получится если смешать Д55 и Д65?

2018-12-1313/12/2018 14:34:51
#2571911
Свой на Aqa.ru


2736 788
Russian Federation Volga
1
14 час.

Nariman
Это спектр который у меня получится если смешать Д55 и Д65?

Примерно да

2018-12-1313/12/2018 14:35:32
#2571914
Завсегдатай


1055 244
Дербент
1
5 час.

artvhm


Есть какие нибудь важные моменты которые мне стоить озвучить Украинцу кроме :
1.Там токи до 350ма, остановитесь для начала на 250ма, получите 1000лм. И следите за температурой
2.Пропорции возьмите 1:1. Обратите внимание человека который будет собирать, что на этих линейках разные диоды их надо правильно раскидать по драйверам

2018-12-1313/12/2018 14:42:22
#2571919
Свой на Aqa.ru


2736 788
Russian Federation Volga
1
14 час.

Nariman

3. Модули крепить светодиодами наружу
4. Согласуйте расположение разных линеек, чтобы потом не было неприятных сюрпризов, когда одна половина аквариума выглядит по другому чем вторая

2018-12-1313/12/2018 14:54:02
#2571928
Свой на Aqa.ru


2194 1372
Russian Federation Ufa
9 час.

artvhm
Получится более "ровный" спектр d60

Получится неплохой свет с температурой примерно 6000К. Нет такого спектра d60.

2018-12-1313/12/2018 16:04:22
#2571971
Завсегдатай


1055 244
Дербент
1
5 час.

artvhm


Вот так хочу 4 линейки растянуть на 130 см профиле.Аква 150 см,при таком расположении углы тёмные наверно не будут.
От лицевого стекла Ряд D65,ряд D55,D65,D55 или без разницы?

2018-12-1313/12/2018 16:28:56
#2571984
Завсегдатай


1055 244
Дербент
1
5 час.
2018-12-1313/12/2018 16:37:58
#2571989
Советник



9331 1947
Russian Federation Balakovo
11 час.

Nariman
Как вы думаете на каком токе эти диоды можно использовать,что бы выжать из них как можно больше лм,но при этом что бы не сильно пострадал срок/часы использования?

Это вопрос не ко мне, а к вам. Потому что для меня использовать светодиод на токе более половины от максимально описанного в даташите - неправильно. Но - это моё мнение, я его не навязываю никому. По сути, здесь вопрос - что кому жальче? Вам жальче начальных затрат? Гоняйте светодиоды на большом токе. Жальче дальнейших затрат? Гоняйте светодиод на малом токе.

Что касается времени жизни. Если температура кристалла не превышает безопасной, рекомендованной производителем (в зависимости от типа кристалла - от ~60 до ~120С) то ему пофигу температура. А вот ток - не пофигу. В первом приближении увеличение силы тока в два раза сокращает срок жизни светодиода в ~3 раза. Увеличение тока еще в два раза - в 9 раз. И так далее. Говоря проще, если совсем не затупить с охлаждением, то срок жизни современных светодиодов зависит в большей степени от тока, чем от температуры. Разумеется, если затупить, то конец светодиода от перегрева может быть чуть ли не моментальным.

В последнее время часто смотрят в сторону тех, кто забавляется с фонариками. Для них даже пара тысяч часов - весьма много. Вот они и гоняют диоды с овердрайвом. Бывает, что и пятикратным от даташитовского. Но - лично для меня срок жизни светодиода даже в 20тыс часов является неприемлемо коротким. А уж как для вас - решать вам.

2018-12-1313/12/2018 16:39:29
#2571990
Нравится Aqua Chillout, lonelity
Свой на Aqa.ru


2736 788
Russian Federation Volga
1
14 час.

Дамир184
Нет такого спектра d60

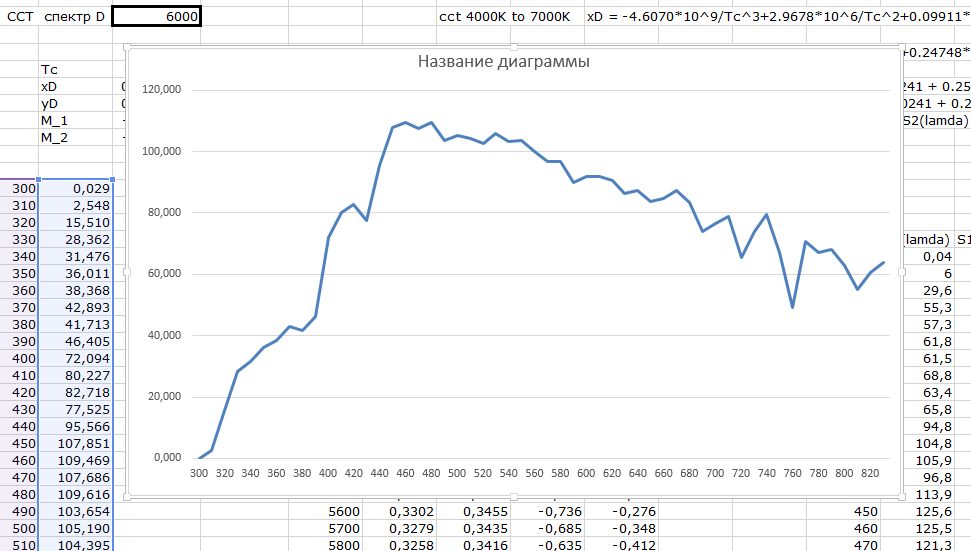

Стандарты CIE допускают создание своих источников D c температурой от 4000 до 25000к и дают соответствующую формулу и опорную таблицу. Но если не нравится название, можно назвать CIE daylight 6000k




Изменено 13.12.18 автор artvhm
2018-12-1313/12/2018 16:56:30
#2571997
Нравится Aqua Chillout
Свой на Aqa.ru


2194 1372
Russian Federation Ufa
9 час.

DNK
Но - лично для меня срок жизни светодиода даже в 20тыс часов является неприемлемо коротким. А уж как для вас - решать вам.

20000 часов. По 12 часов работы в день 4,5 года, по 8 часов почти 7 лет. Неужели за это время не появится, и не захочется чего-то получше. Вы надеетесь, что ваши светильники внукам по наследству передавать будут? Уже сегодня СД на синей базе становятся малоинтересными…

2018-12-1313/12/2018 17:13:23
#2572004
Советник



9331 1947
Russian Federation Balakovo
11 час.

Дамир184 Неужели за это время не появится, и не захочется чего-то получше.

Не появится.

У вас, почти наверняка, лежит дома серебряная ложка. Как минимум одна. Ей чертова уйма лет. Но ничего получше не появилось, не так ли? Когда продукт достигает необходимой и совершенно достаточной функциональности, он перестаёт совершенствоваться. Разве что меняется маркетологическая шелуха поверх него. Так с ложками. Так с джинсами. Так с шариковыми ручками, да и карандашами тоже. Уйма предметов не развивается потому что совершнно полностью функциональны.

2018-12-1313/12/2018 19:07:11
#2572039
Свой на Aqa.ru


2194 1372
Russian Federation Ufa
9 час.

DNK
лежит дома серебряная ложка.

У меня в саду есть рабочая заправленная керосиновая лампа. Вот она уже не развивается. Не потому, что пределов совершенства достигла. Далее на сегодня это бессмысленно. В СД технологии пока вкладывают огромные деньги. Диодов, очень интересных, по качеству света обгоняющих ЛЛ появляется всё больше, и они все доступней становятся. Это может не революционный прорыв, но ежегодный качественный рост пока объективная реальность.
СД свет пока корректней с авто сравнивать. Двигатель внутреннего сгорания вроде давно придумали, и нет революционных прорывов, но качество авто, как и их доступность пока растут.

2018-12-1313/12/2018 20:03:52
#2572060
Советник



9331 1947
Russian Federation Balakovo
11 час.

Дамир184 Это может не революционный прорыв, но ежегодный качественный рост пока объективная реальность.

Совершенно точно могу сказать, что вы не будете менять светильник только потому, что его КПД вырос на 10%. Иного не предвидится.

2018-12-1313/12/2018 20:22:17
#2572067
Завсегдатай


1055 244
Дербент
1
5 час.

artvhm
Обратите внимание человека который будет собирать, что на этих линейках разные диоды их надо правильно раскидать по драйверам


Что значит "правильно раскидать по драйверам"?Вы имеете ввиду расположение их на профиле с точки зрения равномерного смешивания D55 и D65?
Вы писали следить за температурой если подключать на 250mA.
В даташит указано max 85 p,если будет больше 85 градусов,то значит нужно понижать ток?

2018-12-1313/12/2018 21:02:48
#2572078
Советник



9331 1947
Russian Federation Balakovo
11 час.

Nariman
В даташит указано max 85 p,если будет больше 85 градусов

Почему вы хотите использовать светодиоды в предельно допустимом режиме? У вас есть автомобиль? Какая у него максимальная скорость? 200 километров в час? Как вы думаете, хорошо было бы эксплуатировать его, _постоянно_ на скорости 200 километров в час?

2018-12-1414/12/2018 05:31:40
#2572154
Завсегдатай


1055 244
Дербент
1
5 час.

DNK
Почему вы хотите использовать светодиоды в предельно допустимом режиме?


Придельно допустимый режим 350,а я на 225-250 хочу.Это 65% Машину на 130 км/ч можно же спокойно гонять на этой скорости,бензина меньше жрать будет

2018-12-1414/12/2018 07:44:11
#2572161
Завсегдатай


1055 244
Дербент
1
5 час.

DNK


Вы сказали,что на максимальном токе жизнь диодов сокращается в 3 раза.Рекомендуемый ток от производителя 175mA “жизнь” 60k часов,350 mA-20k часов.Я добавлю 30% тока к рекомендуемым 175 и получу порядка 30.000 часов теоритически. Я больше 8 часов в день не свечу,10 лет.Я может столько и не проживу

2018-12-1414/12/2018 08:06:16
#2572166
