Светодиоды (СД). Опыт. Комплектующие. Обсуждения. Расчеты.
Пробная версия темы по всему, что относится к обладанию светодиодным светом в своем аквариуме.



Опыт
Ссылка на тему АвторОтправить сообщение автору
31. Светодиодный светильник Jebo 338SimaforU2U
30. Светодиодный светильник на 10000+ лм для RIO 400 на AquaLED1-PropavloU2U
29. вопрос по лампам MR16 или я его слепила из того что былоnatalybocharU2U
28. Led-свет на 530 литров (не Cree, диоды с Ali) взамен Т5Thorn-deepU2U
27. Светодиодный светильник ,долгострой,с ипользованием комплектующих DNKнеритинаU2U
26. Светодиодный светильник на контроллере AquaLED1-Pro для аквариума Биора Риф 150InternetU2U
25. Мой первый LED светильник на пятиканальных СД сборках от DNKaxartnaU2U
24. Простейший СД светTimonXU2U
23. Светодиодный свет на диодах arlightReflex13U2U
22. Снова конструирую лед-светильник для нано 20 лДядька-рыбоморU2U
21. Самодельный светодиодный светильникKoRvinU2U
20. СД светильник для 150 литрового аквариума с пассивным охлаждениемzhavkinU2U
19. LED свет ~1200лм в нанокубик JEBO R331 22лAquaCrossU2U
18. LED решение для JEBO R3100скептикU2U
17. Стекло, светодиодная лента, паяльник.Live1976U2U
16. ЛЭД-свет для наноаквариума 10 лДядька-рыбоморU2U
15. Светодиодный свет на ~8600+ лм для RIO 180AquaCrossU2U
14. СД светильник на базе MakersLED18
Anton8090U2U
13. СДС. Проект ВКС 1AlexeiKozlovU2U
12. Светодиодный светильник из китайских комплектующихchitanewU2U
11. неспешное проектирование ЛЕД светильникаmonocirU2U
10. Светодиоды это хорошоMyAQAU2U
9. Посоветуйте ГОТОВОЕ решение на светодиодах для травника NanoCube 30EvgenyGU2U
8. DIY: LED светильник в крышку аквариума Rio180netscapeU2U
7. Самодельный светодиодный светильник для кубика 20лAvadonozU2U
6. Неплохой светодиодный свет за вменяемые деньги.EuggnU2U
5. Очередной самодельный LED светильник для наникаAndreivlgU2U
4. сделал светодиодный светильник в аквариум_, небольшой отчетStierlitzU2U
3. LED доработка _AQUAEL_ (45 л) или как Заставить пузырять мои растенияhopeunU2U
2. дело было вечером делать было нечего или сказ о том как СД свет в акву устанавливалleonid_slusarU2U
1. Динамика травника под светодиодным освещениемfc mellowgpU2U
Чтиво



Комплектующие

Профили, радиаторы:


Диоды


Контроллеры для управления светом (с публичной информацией о покупке)
Показать скрытый текст

Контроллеры для управления светом (без публичной информации о покупке)
Показать скрытый текст


Добавляю по мере нахождения. Пересылайте через U2U дополнительную информацию.

Обновлено чтиво:+добавлен ЛИКБЕЗ.

Изменено 4.6.15 автор AlexeiKozlov

Изменено 25.12.15 автор AlexeiKozlov
2013-01-24 добавлено 24/01/2013 13:52:00#1764318

Свой на Aqa.ru




2576 716
Москва
1 час. назад
неритина
разный диапазон температуры света.

Я так понял - это оно? 11 страница.
http://www.cree.com/...
2016-02-22 добавлено 22/02/2016 21:36:24#2189817

Новичок




4 1
Russian Federation
1 мес. назад
Добрый день.
Подскажите по освещению для аквариума на 95 л с рыбами и неприхотливой травой, высота водяного столба 45 см. Сам аквариум 70х30см
Для света планирую взять 18 СД CREE XT-E холодные с теплыми и запитать их драйвером.
Но не могу определиться, на какой ток брать драйвер, 350mA или 500mA? Чтобы и светили хорошо и не особо грелись. Драйвер будет с димминированием от ардуино, чтобы организовать восходы и закаты.
И подскажите по радиатору, какой подойдет под такое освещение?
Может кто подскажет из личного опыта золотую середину, больше светиков и ток 350mA или меньше светиков, но ток на 500mA.
Заранее спасибо
2016-03-16 добавлено 16/03/2016 14:31:25#2202123

Завсегдатай




353 3
Russian Federation Tula
5 мес. назад
Подскажите по освещению для аквариума на 95 л с рыбами и неприхотливой травой, высота водяного столба 45 см. Сам аквариум 70х30см
Для света планирую взять 18 СД CREE XT-E холодные с теплыми и запитать их драйвером.


Одного драйвера не хватит, т.к. на 18 таких СД падение будет более 50 вольт. А типовые БП до 48 вольт.
Разбить на 2 цепочки по 10 СД и питать MW LDD 1000h.
БП на 48 вольт с запасом по мощности, берите от 150 ватт.
Профиль радиаторный обязательно и оптика в зависимости от высоты подвеса.
Смысла, кстати, в теплых СД я не вижу. Но это я.
2016-04-01 добавлено 01/04/2016 11:37:38#2210709

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
17 час. назад
leshiy_SV
Ставите нормальный сетевой драйвер на 350 ма и всё нормально будет.Одного вполне хватит.Стоит он недорого 500-800 р.Нагрев будет небольшой.В качестве радиатора можете использовать алюминиевую пластину 3 мм или подобрать что нибудь из профилей в любом строительном магазине.

Изменено 1.4.16 автор Андрей финн
2016-04-01 добавлено 01/04/2016 11:59:52#2210717

Новичок




4 1
Russian Federation
1 мес. назад
Андрей финн

Спасибо, что откликнулись.
В поисках драйверов наткнулся на такой ВОЗМОЖНО СПАМ. Если вы хотите открыть ссылку, скопируйте ее в адресную строку самостоятельно

LDH-45A-350, повышающий драйвер. Выходное напряжение большое 12-86В. Думаю может такой взять. Как раз запитать его от компьютерного БП, от него же запитать ардуинку.

Изменено 1.4.16 автор leshiy_SV
2016-04-01 добавлено 01/04/2016 12:16:31#2210726

Свой на Aqa.ru




3481 679
Санкт-Петербург
2
17 час. назад
leshiy_SV
Не понимаю зачем вам вообще нужен блок питания.Покупаете СЕТЕВОЙ драйвер и всё.На него достаточно много можно диодов повесить(у меня выдают 95В.).Не заметил,извините,что вам надо димируемый.Тогда надо искать низковольтные.Возможно выбранный вами подойдёт.

Изменено 1.4.16 автор Андрей финн
2016-04-01 добавлено 01/04/2016 12:20:34#2210728

Новичок




2
Russian Federation Moscow
7 мес. назад
Удалить.

Изменено 14.4.16 автор makissm21
2016-04-14 добавлено 14/04/2016 18:12:43#2217769

Новичок




28 1
Санкт-Петербург
5 мес. назад
Хочу смастерить свой первый светильник для кубика 25*25*35 ~20л. Планируется травник. Заказал 3 светодиода XTEAWT-00-0000-000000HE1-STAR, драйвер в конструктиве сетевого адаптера Eaglerise Electric & Electronic ELP3X3PS 9Вт 700 мА, шнурок к нему Con 01 ELPxxxPS, радиатор HS 117-150 150х43х20 мм 7.1 дюйм*градус/Вт, термоскотч.
Все ли я правильно подобрал?

Изменено 20.4.16 автор Pippenbaum
2016-04-20 добавлено 20/04/2016 17:16:07#2220525

Новичок




14
Russian Federation
4 мес. назад
Сколько нужно света
Добрый вечер.
Хочу заменить т5 на светодиоды Zetlight Lancia ZP4000-1200 LED пресный 46W
Реальные размеры внутреннего объема воды аквариума: 115Х42Х52(высота от грунта), медленный и ленивый акваскейп, без Сo2 (эксперимент).
Растут в основном разные криптокарины, пара эхов, карликовая нимфея и элеохарис с утрикулярией.
Лампы 4 т5 по 39в от Dennerle.
В принципе растет все хорошо, но видно, что света все же немного не хватает. Размер величин глубин от 42 до 52 см. Грунт ADA со всем необходимыми добавками.
Сколько нужно поставить мне данных светодиодных ламп вместо т5 - 1 или 2, что бы благополучно и дальше планировать) на грани без Со2?

Лампы Zetlight Lancia ZP4000-1200 LED пресный 46W
Общая мощность 42W 3500LM
• Белые светодиоды: 98шт 6500K
•Красные светодиоды: 28 шт 620-630nm
• Синие светодиоды: 21шт 465-485nm

Сам склоняюсь к двум (но не трем), но интересует Ваше мнение).

Изменено 24.7.16 автор Xeiim
2016-07-24 добавлено 24/07/2016 23:07:14#2254118

Посетитель




74 12
Russian Federation
14 час. назад

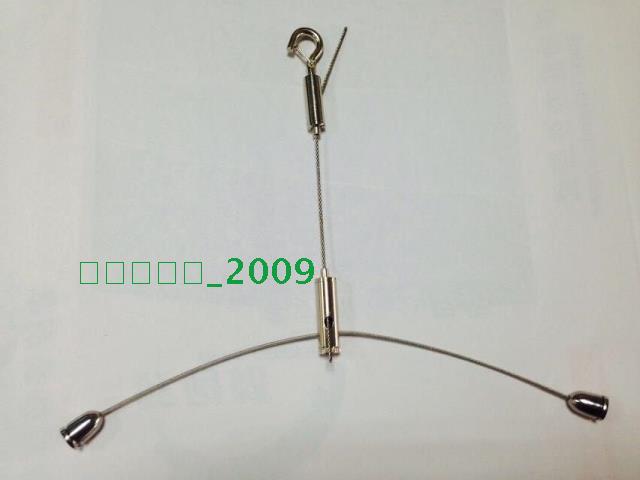

Подскажите где купить тросики для подвеса с регулировкой как у аквалайтер 3, типа таких
2016-08-09 добавлено 09/08/2016 17:06:06#2258735

Завсегдатай




351 43
Омск
21 час. назад
voodoo30
Подскажите где купить тросики для подвеса с регулировкой как у аквалайтер 3, типа таких

Я тут беру.Всего 250р за штуку.


Изменено 9.8.16 автор lexx8691
2016-08-09 добавлено 09/08/2016 17:14:55#2258736

Посетитель




74 12
Russian Federation
14 час. назад
lexx8691

Спасибо, то что нужно, но я плохо знаю Китайский, буду благодарен если подскажете как купить?)
2016-08-09 добавлено 09/08/2016 19:01:15#2258759

Завсегдатай




351 43
Омск
21 час. назад
Ну я то же китайский знаю на уровне переводчика гугл
А что бы понять как купить, нужно немного почитать этот форум
Вообще на тао есть все для аквариумов, раза в два дешевле чем тут продают.
А про цены на светодиоды вообще молчу
2016-08-09 добавлено 09/08/2016 19:08:25#2258762

Новичок




1
Canada Toronto
4 мес. назад
Всем привет! Вопрос, наверно, стопятисотый раз - дюралайт можно вокруг аквы намотать? Ребенок просит "красиво чтобы", а мы с мужем начали париться, не сильно ли рыбам беду сделаем. Он-то хочет вообще цветной примотать, аля ВОЗМОЖНО СПАМ. Если вы хотите открыть ссылку, скопируйте ее в адресную строку самостоятельно

такой Что делать? )
2016-08-15 добавлено 15/08/2016 21:14:10#2260363

Свой на Aqa.ru




3576 602
Russian Federation Moscow
1.5
9 час. назад
Olga Muromtsova


Намотать можно, вреда рыбам не будет. Но красиво тоже абсолютно точно не получится.
2016-08-15 добавлено 15/08/2016 21:44:35#2260375

Новичок




28 2
Сургут
1 мес. назад
Подскажите,где в нашей Раше можно купить светодиоды CREE.На электронщике нужного количества нет.
2016-10-03 добавлено 03/10/2016 15:15:47#2277464

Посетитель




241 19
Russian Federation Velikiy Novgorod
2 дн. назад
andryha
купить светодиоды CREE

Лучше в китае , в раше цена на них большая .
например тут и драйвера к ним .
Your text to link here...

радиатор тут .
Your text to link here...

Изменено 3.10.16 автор ALEXSEI
2016-10-03 добавлено 03/10/2016 15:19:57#2277468

Новичок




19 3
Москва
1
6 дн. назад
andryha

ALEXSEI

Не знаю что у вас за раша, а у нас в РОССИИ этого добра вагонами в любом исполнении и с доставкой хоть на Луну.
Цены смешные.
Китай, Ebay и пр. это для любителей ждать 2 месяца у моря погоды.
Например: http://pl-1.org/publ...
Рекомендую у нас РОССИИ использовать для поиска Яндекс.

Изменено 3.10.16 автор Андерсен
2016-10-03 добавлено 03/10/2016 15:30:46#2277473
Нравится ober71

Новичок




28 2
Сургут
1 мес. назад
Али и ебай видел,смотрел. Просто сомневаюсь в качестве кристаллов.На запрос показать даташит,ни один продавец,у кого просил,этого не сделал.Отправлял на оф.сайт cree.
2016-10-03 добавлено 03/10/2016 15:37:36#2277477

Новичок




19 3
Москва
1
6 дн. назад
andryha

Сами кристаллы все оригинальные
Вопрос в подложке и качестве пайки, хотя сейчас и он не актуален, все делается на автоматах.
В России все такие изделия из Китая, а документы вам покажут любые и не факт что будет 100% соответствие, не заморачивайтесь (ИМХО).
2016-10-03 добавлено 03/10/2016 15:43:11#2277481

Новичок




4 1
Russian Federation
1 мес. назад
andryha

Я покупал ВОЗМОЖНО СПАМ. Если вы хотите открыть ссылку, скопируйте ее в адресную строку самостоятельно

здесь на ebay Подкупило, что тут, в отличие от других, указан номер фабричной детали. У этого продавца также есть такие кришные светодиоды, но немного дешевле. При переписке с ним, он рассказал, что которые дешевле производятся на заводе в Китае, а по дороже в США. Насколько правда это не знаю, но внешне качество хорошее.
Доставка кстати eParcel, очень быстро.

Изменено 3.10.16 автор leshiy_SV
2016-10-03 добавлено 03/10/2016 15:53:47#2277482
Нравится andryha

Новичок




28 2
Сургут
1 мес. назад
leshiy_SV
Спасибо.Гляну у этого продавца.
2016-10-03 добавлено 03/10/2016 20:38:19#2277723

Новичок




28 2
Сургут
1 мес. назад
Помогите подобрать блок питания,нужны характеристики.Светильник будет состоять из 30 светодиодов cree на драйверах LDD 100mA и управляться через контроллер на ардуино. Светодиод на таком токе выдаёт 3,2вт,падение напряжения 3.1в. Получается мощность диодов 30*3,2=96вт. Напряжение 30*3,1= 93в.С ваттами понятно, 96вт плюс запас мощности, брать на 120-150 вт. А вот с напряжением въехать не могу,93вольта. Такое напряжение подавать на плату контроллера или как то по другому ардуина запитываеться?
2016-10-07 добавлено 07/10/2016 12:10:48#2279799

Советник




Я онлайн!

5088 1168
Москва
20 сек. назад
andryha
Светодиод на таком токе выдаёт 3,2вт,падение напряжения 3.1в.

Тогда, наверно ток не 100mA, а 1000mA?
Будем считать, что так, ваш драйвер выдает 1000ma.
Напряжение блока должно быть выше суммарного падения напряжения на диодах в цепочке с небольшим запасом, но не должно превышать допустимое максимальное напряжение для используемого драйвера. Из этихь соображений и надо выбирать блок питания.
Сильно сомневаюсь, что вам хватит одного драйвера: слишком высокое падение напряжения получается, если все ваши диоды в одну цепочку соединить.
Ардуину же надо подключать ко входу управления ШИМ у драйвера, если таковой имеется. Другой вариант, сделать ШИМ посредством силового ключа (управляемого той же ардуиной) между БП и драйвером, но опять же не каждый драйвер позволяет тако обращение.

Изменено 7.10.16 автор Константин Кучеренко
2016-10-07 добавлено 07/10/2016 12:27:06#2279807

Завсегдатай




351 43
Омск
21 час. назад
100 вольт на ардуину, это круто, сражу уж в розетку.
Сколько драйверов? Сколько диодов на один драйвер?
2016-10-07 добавлено 07/10/2016 12:33:40#2279809
