Мини аквариум с встроенным фитофильтром. Из стекла и силикона.

Вкратце история моего увлечения аквариумом такова. Как и у многих, у меня в детстве был аквариум. Родители приобщали к природе. Судя по всему у них получилось, так как аквариумы у меня периодически были в общем-то всегда, хотя и со значительными по времени перерывами. Теперь, когда пришла моя очередь приобщать своим пацанам любовь к живому, на очередной Новый Год я младшему подарил аквариум. Ну и как водится, увлекся сам. Смутно памятуя о сложностях с поддержкой биологического равновесия, в новый аквариум на 54 литра было приобретено небольшое (по моим понятиям) количество живности не привередливой к содержанию. Это были: тройка гуппи (самец и 2 самки), тройка красных меченосцев, пара сомиков, пять штук суматранских барбусов и пара ампулярий. Из растительности: несколько кустов валлиснерии, яванский мох, рогосистник.

По старинной русской традиции прибор вначале включают в розетку, получают неожиданный результат, а затем начинают читать инструкцию. Так сделал и я. Привлекая младшего к трудам праведным, а ему, надо сказать, очень не терпелось все обустроить поскорее, налил в банку воды, засадил зелень и подождав пару дней стал запускать обитателей. В общем с Нового Года и недели не прошло, как дело было сделано. Далее наступил период созерцания. Вся семья полюбила проводить время возле магической емкости и наблюдать за её обитателями. Однако созерцание продолжалось не слишком долго. Через 2-3 недели вода стала мутнеть и этот печальный факт подвиг меня залезть в инет, чтобы пополнить пробелы в знаниях. С тех пор я узнал много новых слов. Спасибо авторам многочисленных статей, опубликованных на аквариумных сайтах. Бактериальная вспышка прошла, но плодовитые гуппи и меченосцы стали радовать потомством с регулярностью курьерского поезда. Как по расписанию: раз в месяц или чуть чаще. Срочно понадобились емкости для содержания малька. Точнее сначала чтобы его поднять, а затем вырастить. Конечно, можно было бросить их на произвол судьбы - пусть сильнейшие выживут в общем аквариуме! Но что-то не позволило мне так поступить, и началась эпопея строительства различных банок. Почему строительства, а не покупки? Да потому, что руки чешутся что-то сделать. Есть такая порода людей, которые получают удовольствие от работы руками. Я себя отношу к ним однозначно и эту статью адресую таким же, как я. Сначала строились литровые банки - поднимать малька первую неделю-две. Затем технологические емкости для выращивания артемии, затем пылесос для периодической уборки аквариума и т.д. и т.п. Раньше я никогда не пробовал что-то склеить из силикатного стекла. Но оказалось, что этот доступный материал весьма легко режется, точно по заданным размерам, шлифуется и клеится. Все эти технологии совсем несложно освоить в домашних условиях для любого, достаточно рукастого мужика. Но об этом чуть позже...

Пробираясь через дебри интернета было трудно не обратить внимание на различные варианты фильтрации. Тема эта весьма популярна среди аквариумистов. Естественно, что и я стал пробовать что-то делать, что-то фильтровать. Я совсем не биолог, ориентируюсь на собственную эрудицию и логичность предлагаемых решений.

Из всего прочитанного и опробованного я делаю вывод о существовании 3 принципиально разных типов фильтров:

  • Фильтры механической очистки. Осуществляют очистку воды от взвеси механических частиц.
  • Фильтры биологической очистки. За счет искусственно созданных, благоприятных условий для развития аэробных бактерий эффективно перерабатывают аммиак в нитриты, а затем в нитраты, удаляя таким образом из воды ядовитые продукты жизнедеятельности аквариумных обитателей.
  • Фитофильтры. Делают всё то-же, что и фильтры биологической очистки, плюс удаляют из воды нитраты.

Четкую границу провести между фильтрами сложно. Например, механический фильтр зачастую является и биологическим, так как в фильтрующем элементе живут и работают те же бактерии, что и в биологическом фильтре. Конечно при условии, что фильтрующий элемент не промывается часто и нещадно. Субстрат фитофильтра - то-же хороший «дом» для бактерий. Да и вообще: любая трубка или лоток, по которому течет насыщенная кислородом аквариумная вода - это биофильтр. Весь вопрос в его эффективности.

На практике, у меня несколько месяцев работает биофильтр, который я ради эксперимента, на скорую руку сделал из пластиковой бутылки, наполненной нарезанной соломкой для коктейлей. Горлышко бутылки пристыковано ко входу помпы, а дно срезано, продырявлено и одето обратно с кусочком поролона в качестве механического префильтра. Работает великолепно. Всё обслуживание сводится к еженедельной промывке префильтра и редкой легкой промывке наполнителя биофильтра.

Пробовал я и песочный биофильтр. Как кто-то выразился, он способен и бутерброд переварить, если случится. Однако песочный биофильтр при приемлемых размерах склонен выбрасывать песок в банку.

Несколько прочитанных статей про фитофильтрацию убедили меня в том, что этот способ наиболее полно выполняет задачу очистки аквариумной воды при минимальном обслуживании и максимальной эффективности. Пара экспериментов окончательно меня склонили к фитофильтрации. Один из них такой. После первых недели-двух от нереста, проведенных мальками в литровой емкости я их пересаживаю в восьмилитровую. Речь идет о доброй сотне мальков. Восьмилитровая емкость без грунта и растительности. Есть только помпа с фильтром, 200 л/час, и аэрация. И все вроде не плохо... первое время. Однако мальки растут, и несмотря на чистку и регулярные подмены воды рано или поздно все заканчивается крахом биологического равновесия. Нужна большая емкость. Но у меня такой не было. Тогда-то и было решено на скорую руку сделать фитофильтр. Небольшой лоток сверху банки, на лотке кустик хлорофитума в пластиком горшке. В качестве субстрата - керамзит. Выход помпы был на скорую руку выведен в горшок 4-х миллиметровой силиконовой трубкой. Случилось так, что на следующее утро мне нужно было уехать на неделю в командировку. На хозяйстве остался младший, которому было наказано включать-выключать свет и кормить потомство. В принципе я мальков похоронил. Каково-же было мое удивление по возвращении через неделю! Вода прозрачная, запах в норме. И так продолжалось даже спустя месяц. Мальки при этом существенно подросли и с трудом прорывались к кормушке сквозь толпу соплеменников. В общем, их там как килек в банке. Иначе не скажешь. И все в норме, по крайней мере, внешне.

Еще один, аналогичный, эксперимент подтолкнул меня к мысли об изготовлении небольшого (7...10 литров) аквариума с встроенным фитофильтром. Именно об его изготовлении я хочу рассказать. При этом я не претендую на какую либо новизну предлагаемого материала. Практически все идеи почерпнуты из множества различных статей и форумов в интернете. Тем не менее, я рассчитываю, что рассказанное будет полезно умельцам-аквариумистам.

Итак: небольшой, я бы сказал мини аквариум. Почему мини? Это одно из направлений в аквариумистике. Существует мнение, что мини аквариумы строятся ради одной фотографии. То есть долго не живут и требуют при этом много ухода. Может быть, это касается совсем мини. Я выбрал не совсем маленький объем, но далеко не большой. 7...10 литров, по моему мнению - золотая середина. Гигантоманией я не страдаю. Небольшой аквариум с правильно подобранными рыбами и растениями смотрится ничем не хуже 300 литрового. Вместе с тем его можно поставить чуть ли ни куда угодно. Его можно взять и перенести. А 300 литровый - это недвижимость. Впрочем, все ниже сказанное с успехом можно применить к аквариуму любого размера. Стоит только подкорректировать размеры и толщину стекла!



Требования

Прежде чем что-то делать, надо сформулировать те требования, которым сделанное должно соответствовать. Малость поразмыслив я пришел к следующему перечню:



1.       Аквариум должен иметь эстетичный внешний вид.
2.
Фитофильтр должен быть регулируемым.
3.
Фитофильтр должен быть обслуживаемым.
4.
Должна быть обеспечена высокая надежность, т.е. низкая вероятность протечки.
5.
Аквариум должен иметь минимум технических приспособлений внутри.
6.
Аквариум должен быть простым и технологичным в изготовлении.



Поясню каждый пункт.

1.       Эстетичность. Совершенно естественное требование. Аквариум предполагается установить в квартире, и он должен украшать жилище, а не уродовать его. Варианты, которые я видел в Интернете не всегда блещут эстетикой. Куча толстых труб, лотки из канализационных труб уродливо пристроенные к покупной банке, везде торчащие фитинги от водопровода выглядят довольно жалко. Хотя свою функцию выполняют и многим даже нравятся.

2.       Регулируемость. Те несколько конструкций, которые я видел в статьях представляют собой лоток заполненный субстратом и установленный сверху аквариума. Растения высаживаются непосредственно в лоток и не отделимы от него. Что в итоге получается? Растения, в общем случае растут. Увеличивается объем зеленой массы и корневой системы. И все это требует питательных веществ. Этот эффект рано или поздно приведет к конкуренции между растениями внутри аквариума и в фитофильтре. Нужна возможность изменения «мощности» фитофильтра. То есть количества и качества установленных в нем растений.

3.       Обслуживаемость. Фитофильтр, как и сам аквариум требует ухода. Как минимум необходимо растение периодически поворачивать разными сторонами к источнику света (окну, при естественном освещении), чтобы правильно формировалась крона. Может понадобиться лечение от вредителей. На растения садится пыль и их необходимо периодически мыть. Из всего этого следует, что сделать надо так, чтобы лоток был лотком для горшков, а не для субстрата. Таким образом, будет обеспечена обслуживаемость. Горшок можно повернуть, достать, и наконец заменить один из нескольких не прерывая работу фитофильтра.

4.       Надежность. Здесь все предельно ясно. Хоть и мал аквариум, но водные процедуры при протечке фитофильтра обеспечит. Сам потонешь - это еще полбеды. А вот соседей снизу лучше не приобщать к аквариумному делу через потолочное перекрытие!

5.       Минимум технических приспособлений внутри. По моему мнению, аквариум - это кусочек живой природы дома. Техногенные изыски изнутри, да и снаружи, мною не приветствуются. По этой причине внешний канистровый биофильтр считаю своего рода уродством. Градусники, огромные куски фильтровальной губки, нагреватели, шланги и прочее явно не украшают аквариум. Все это добро нужно минимизировать, убирать или прятать. Взгляд, брошенный в акву должен упасть на живность или декорацию, а не на полдюймовую трубу, установленную косо и по центру.

6.       Простота и технологичность. Так как аквариум предполагается делать дома, где нет условий завода или даже мастерской, то его изготовление должно быть достаточно простым с разумным минимумом применяемых материалов и технологий. Цена то же имеет значение. Усложнение конструкции и расширение перечня применяемых материалов неизбежно приведет к удорожанию. В качестве основного материала и основной технологии я предполагаю по максимуму использовать силикатное стекло и его склейку силиконовым клеем - герметиком.



Конструкция

Теперь, когда требования сформулированы, перейду собственно к описанию конструкции мини аквариума с встроенным фитофильтром.

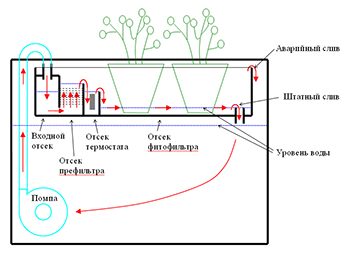

На Рис. 1 представлена схема потоков воды в аквариуме и фитофильтре.  Эта схема - не конструкция аквариума с фитофильтром. Её назначение показать принцип работы. О конструкции речь пойдет ниже.

Рис. 1 Схема потоков воды в аквариуме и фитофильтре.



Начну с привода потока воды - помпы. Самая миниатюрная помпа, которая оказалась мне доступна в магазинах города имеет производительность 200 литров в (смотри Рис. 2).



Рис. 2 Помпа



Для мини аквариума этого даже чересчур много. Однако по принципу работы помпа - это центробежный насос. Нет никаких проблем в регулировке её производительности путем частичного перекрытия выходного отверстия. Даже если в центробежной помпе полностью перекрыть выход ничего трагического не произойдет. Несколько возрастет потребление тока и в какой-то степени ухудшится охлаждение. Посему буду ориентироваться именно на эту помпу. Поставить её придется внутрь банки, что противоречит пятому требованию. Но разумного решения этой проблемы я не нашел. Пробовал делать самодельные помпы. Самая маленькая у меня была сделана из двигателя от вибровызова мобильного телефона. Причем она работала, имея конечно небольшую производительность. Но проблема надежной герметизации двигателя осталась не решенной и все мои помпы успешно сдохли. Сделать двигатель с мокрым коллектором - задачка не тривиальная для домашних условий. Поэтому я остановился на покупной погружной помпе и соответственно её установке внутрь банки.

Однако вернусь к схеме на Рис. 1. Помпа закачивает через шланг воду из банки в фитофильтр. Сначала вода попадает во входной отсек. У входного отсека 2 функции. Первая - сделать так, чтобы в префильтр вода поступала снизу. Это нужно для того, чтобы отсек префильтра не требовал герметичной крышки. Мороки с ней много. Ну и для того, чтобы фильтрующий элемент (губку, например) можно было легко достать и промыть, просто взяв её сверху пальцами. Очень удобно, как показал опыт. Вторая функция менее очевидна и полезна. Дело в том, что при отключении питания помпы вода, которая скапливается в нижней части префильтра, через шланг, по принципу сообщающихся сосудов, начинает стекать обратно, в акву. А вода эта - грязная. Входной отсек герметичен в верхней части, а ввод в отсек - патрубок не опускается до дна отсека. В итоге, при работе, в верхней части входного отсека получается воздушный пузырь. При остановке помпы этот пузырь не дает заработать сообщающимся сосудам и грязная вода остается в префильтре. На практике это не всегда срабатывает. По непонятным мне причинам пузырь то есть, то его нет. Пока я за этим процессом просто наблюдаю.

Далее вода поступает в префильтр для предварительной механической очистки. После префильтра вода самотеком попадает в небольшой, по ширине отсек термостата. В нем я предполагаю установить плоский, самодельный нагреватель. Конструкция из стекла и силикона (разумеется с добавкой нихрома и прочих мелочей) уже проработана и опробована. Но не о нагревателе речь... Сейчас лето - подождет!

Следующий отсек - собственно фитофильтр. Здесь всё достаточно просто. Вода, опять же  самотеком протекает через перфорированные в нижней части горшки и стекает обратно, в банку, через сливное отверстие. Патрубок сливного отверстия регулируется по высоте относительно дна фитофильтра. Это позволяет подобрать оптимальный уровень воды в фитофильтре.

Так как весь фитофильтр находится внутри аквариума, а его перегородки, расположены ниже уровня стенок аквариума, то автоматически получается аварийный слив, который дает отличную защиту от протечек.

На Рис. 3 изображен вид сверху на фитофильтр. Это уже практическая конструкция. Входной отсек имеет форму треугольной призмы с входным патрубком. Нижняя, по рисунку, стенка входного отсека не доходит до дна фитофильтра на 5 мм. Вертикальная шахта, образованная левой и задней стенкой аквариума и верхней, по рисунку, стенкой входного отсека предназначена для ввода трубок и электрического кабеля помпы и компрессора. Отсек префильтра имеет прямоугольную форму. Такой же формы должен быть наполнитель отсека. В итоге получилась компактная конструкция, освобождающая максимально большое место для отсека фитофильтра. Слив имеет вид треугольного отверстия в дне фитофильтра.





Рис. 3 Конструкция фитофильтра, вид сверху.



На Рис. 4 изображен чертеж аквариума в аксонометрии. За качество не бейте. Нарисовано от руки и без соблюдения масштаба. Зато есть размеры и отображен способ соединения стекол между собой. На рисунке нет отсека термостата, его я замыслил позднее. Размер эффективной части аквариума (той, где будет вода) составляет 212*186*212 (Ш*В*Г). То есть 8,4 литра. Форма близка к кубу. По моему мнению, для мини аквариума это оптимальная форма. В отличие от большого аквариума мини аквариум можно наблюдать со всех сторон. Большой аквариум, как правило, устанавливают возле стены или в углу комнаты. А значит основное направление наблюдения - спереди. Поэтому такие аквариумы чаще всего делают вытянутыми по длине и высоте, как бы панорамными. Мини - другое дело. Его можно поставить на стол, где обзор открыт со всех сторон. Кроме того, из-за разницы в коэффициентах оптического преломления воздуха, стекла и воды, расстояние скрадывается. Проделайте такой опыт. Смотрите на аквариум спереди, а рукой сбоку аквариума отметьте кажущееся положение задней стенки. Теперь посмотрите сбоку и вы обнаружите, что кажущаяся глубина аквариума примерно на треть меньше реальной. В итоге куб превращается в паралелипипед с меньшей глубиной и смотрится хорошо с любой стороны.



Рис. 4 Чертеж аквариума в аксонометрии.



На Рис. 5 изображены в натуральную величину некоторые виды и разрезы. Как видно, крышка практически плоская и имеет достаточно простую конструкцию. Это получается из-за того, что часть крышки, по сути дела, образована боковыми стенками аквариума и фитофильтром. Дно фитофильтра находится на 5 мм. ниже кромки переднего стекла. Уровень воды в аквариуме будет на 10 мм. ниже кромки. Таким образом при вытекании воды из фитофильтра звуковые эффекты (журчание и бульканье) устраняются полностью. Поясню способ крепления крышки. Я долго ломал голову как это красиво сделать. Задача сводится к креплению на стекле навесов крышки. В итоге родилась следующая идея. Берем листовую нержавейку, вырезаем из неё Т-образный навес с отверстием на конце. Далее вырезаем из стекла небольшую пластинку. Затем вклеиваем Т-образный навес между боковым стеклом аквариума и пластинкой из стекла. Держится великолепно. Рекомендую.



Рис. 5 Виды и разрезы.



И наконец, от идей и чертежей переходим к деталировке. На Рис. 6 представлены детали из стекла, необходимые для сборки аквариума. Их 12 штук.



Рис. 6 Деталировка.





Изготовление. Как резать стекло?

Здесь я Америки не открою, но для полноты картины расскажу, как я режу стекло. Первое, что необходимо для резки стекла - это инструмент.

Стеклорез (см. Рис. 7) я использую роликовый, масляный. Собственно тот факт, что он масляный я не использую. Смазка, заливаемая в ручку стеклореза, имеет неприятную особенность - вытекать и пахнуть при длительном хранении.





Рис. 7 Стеклорез.



На мой взгляд, к стеклорезу несколько основных требований. Во первых, ролик должен быть качественно заточен. Как заточен ролик хорошо видно под микроскопом. Во вторых, ролик не должен шататься. Это проверяется пальцем. Чем меньше люфт - тем лучше. В третьих у стеклореза должна быть удобная ручка. Это позволяет хорошо контролировать инструмент при резании.

В качестве смазки я использую скипидар (см. Рис. 8). К нему у меня одна претензия - сильно пахнет. В остальном все замечательно.



Рис. 8 Скипидар.



Линейка - не менее важна, чем стеклорез. Она должна быть ровной, толстой, и не скользить по стеклу. Толстой линейка должна быть, чтобы стеклорез не соскакивал при движении. 10 мм. - то, что нужно. Чтобы линейка не скользила по стеклу нужно её оклеить дерматином. Я использую деревянную линейку - кусок наличника, оставшийся после ремонта (см. Рис 9).



Рис. 9 Линейка.





Измерительный инструмент. Угольники, линейки, штангенциркуль, маркер - все это окажет неоценимую помощь при резании стекла (см. Рис. 10). Когда отрезаешь стекло для форточки точности 5 мм. вполне достаточно. Но для аквариума нужна точность ±0,25...0,5 мм. Это в пределе. Причем прямоугольность просто необходима.





Рис. 10 Измерительный инструмент.



Очень полезен инструмент, который я смастерил сам (см. Рис. 11). Это доработанные плоскогубцы, которые отлично справляются с отламыванием узких полосок стекла. Мне удается отламывать полоски в 5 мм. шириной придлине 200....300 мм.





Рис. 11 Доработанные плоскогубцы.



Конструкция понятна из рисунка. Губки выставляются таким образом, чтобы сходились параллельно при сжатии стекла используемой толщины. Губки оклеены дерматином, который не позволяет скользить по стеклу и защищает его от непосредственного соприкосновения с металлом.

Кроме инструмента необходим стол. Я использую кусок стекла, оклеенный миллиметровкой. На миллиметровке удобно отмерять расстояния и контролировать прямоугольность.

Собственно процесс резания прост. Рассмотрим его на примере отрезания полоски шириной 10 мм. Сначала отмечаем нужную ширину. При этом нужно учесть тот факт, что ролик стеклореза находится на некотором расстоянии от края головки. У моего стеклореза это расстояние равно 3 мм. Поэтому отмечаем 13 мм и приставляем линейку (см. Рис. 12).



Рис. 12 Резание, шаг 1.



Чтобы ролик стеклореза не соскакивал на краях стекла, оставляя сколы, используем пару кусочков стекла той же толщины, что и отрезаемое. Обмакиваем палочку с ваткой в скипидар и проводим по месту резания.

Следующий шаг (см. Рис. 13) - проводим стеклорезом вдоль линейки, начиная с приставленного спереди кусочка стекла и заканчивая приставленным сзади. Силу нажима подбираем так, чтобы осталась заметная бороздка. Сильно давить не к чему, но и слабо - то же. После нескольких попыток все начнет получаться.



Рис. 13 Резание, шаг 2.



После этого, не теряя времени стекло нужно отломить. Для этого, удерживая стекло с одной стороны рукой, зажимаем плоскогубцами стекло с другой стороны. Далее, быстрым движением, сочетающем в себе изгиб и одновременный отрыв, отламываем требуемую полоску стекла.





Рис. 14 Резание, шаг 3.



Вот собственно и все. Стекло большего размера отрезается аналогично. Только при отламывании нужно стекло положить на край стола и отломить. Если стекло большое, то это удобнее делать вдвоем. Один удерживает стекло на столе, придавив его линейкой, а другой быстрым движением, сочетающим в себе изгиб и отрыв, отламывает стекло руками.



Изготовление. Как шлифовать торцы стекла?

То, что продается в магазинах, в виде 8...12 литровых емкостей не блещет изяществом изготовления. По моему мнению, всё должно быть красиво, включая торцы стекол аквариума. Если торцы не обработаны, то аквариум выглядит кустарным, не законченным. От созерцания внутренностей аквариума не должна отвлекать такая мелочь, как торцы. Их надо обработать. Однозначно! Что же для этого нужно? Конечно, в первую очередь, инструмент.

Инструмента немного. Как показал мой опыт, лучше всего получается обрабатывать торцы стекла шкуркой на матерчатой основе. Я использую два приспособления для обработки торцов. Первое - это прямоугольный кусок оргстекла с наклеенной с двух сторон шкуркой (см. Рис. 15). Он удобен для окончательной обработки. Шкурку я наклеиваю клеем "Момент".



Рис. 15 Шкурка на оргстекле.



Второе - это лепестковый круг (см. Рис. 16). Продается в строительных магазинах. Зернистость, я бы сейчас взял покрупнее, чем на рисунке. Круг удобен для грубой, первоначальной обработки.







Рис. 16 Лепестковый круг.



Обработка торцов сводится к грубой - кругом, и к окончательной - бруском. Собираем станок (см. Рис. 17), состоящий из табуретки, тисков, дрели и лепесткового круга.



Рис. 17 Станок для грубой обработки торцов.



Ни сколько не стесняясь, прижимаем обрабатываемый торец стекла к вращающемуся кругу (см. Рис. 18) и двигаем его вправо и в влево до полного удаления неровностей на торце. Главное здесь - это постоянно смачивать стекло в воде. Вода, испаряясь, не дает стеклу перегреться и треснуть.



Рис. 18 Грубая обработка торцов.



После грубой обработки придаем торцу законченный вид бруском, опять же регулярно смачивая стекло в воде. Двигать брусок при окончательной обработке следует вдоль торца. После обработки бруском царапинки на торце принимают одно направление. Это придает изделию законченный вид. На Рис. 19 показан торец стекла до (сверху) и после (снизу) обработки.

Рис. 19 Торец стекла до и после обработки.





Изготовление. Как клеить стекло?

Процедура склейки силикатного стекла силиконовым клеем - герметиком описана во множестве статей. Ничего нового не расскажу, исключая, может быть, подготовку поверхностей перед склейкой.

Я клею стекло тем герметиком, который присутствует в магазинах города. Есть масса герметиков с различными свойствами. Может быть различной пластичность, агдезия, долговечность, прочность соединения, цвет и т.д. В случае мини аквариума нам подойдет любой аквариумный герметик. Лучше прозрачный. Черный шов утяжеляет конструкцию. Я использую KIM TEC Silicon Aquarium (см. Рис. 20). Судя по описанию, максимальная емкость аквариума - 400 литров. Этого достаточно с головой!





Рис. 20 Клей - герметик KIM TEC Silicon Aquarium.



Пожалуй самый важный момент при склеивании - это правильно подготовить склеиваемые поверхности. А подготовка сводится к качественному обезжириванию. Для обезжиривания я использую спирт. Ацетон то же хорош, но сильно пахнет. После протирки поверхностей нужно удалить остатки жиров и белый налет от спирта. Это можно качественно сделать используя микрофибру (см. Рис. 21). Микрофибра - это ткань, состоящая из тончайших волокон с капиллярами. Используется для протирки оптики и продается в фотомагазинах в виде салфеток.  Разумеется склеиваемые поверхности не должны быть отшлифованы.



Рис. 21 Микрофибра.



Собственно склеивание осуществляется просто: готовим поверхности, наносим на одну сторону клей и соединяем. Клей лучше наносить на торец стекла. Диаметр клеевой колбаски должен быть примерно равен толщине стекла. При нанесении клея нужно пользоваться пистолетом. Стоит не дорого, продается в строительных магазинах.

Малярная лента потребуется для защиты стекла от клея в тех местах, где его быть не должно и для временной фиксации склеиваемых деталей.



Рис. 21 Малярная лента.



Изготовление. Сборка.

Теперь, когда есть конструкция, чертежи и необходимые технологии можно приступать к изготовлению аквариума.

Сначала нарезаем стекло и шлифуем его торцы (см. Рис. 22). Какие торцы шлифовать - отображено на Рис. 6. Так как показано на рисунке стекло лучше не складывать. Мелкие осколки, остающиеся после резки могут поцарапать поверхность. Особенно "хорошо" получается, когда осколки попадают между двумя, лежащими друг на друге стеклами. Небольшое смещение - и нужно переделывать оба. Так что ставьте стекло вертикально, например, вдоль стены и каждое отдельно. Места занимает много, но это не навсегда.



Рис. 22 Подготовка стекла.



Кое какой инструмент для сборки то же необходим. Удобно для фиксации стекла использовать канцелярские зажимы (см. Рис. 23).



Рис. 23 Канцелярские зажимы.



Для того, чтобы при склеивании выставить стекло под прямым углом я наделал угольники (см. Рис. 24). Такой угольник хорошо фиксируется канцелярскими зажимами на основании. В качестве основания - стекло с наклеенной миллиметровкой.









Рис. 24 Угольник.



Сборку начинаем с фитофильтра. Собственно все видно из Рис. 25 - 28. тофильтр в сборе изображен на Рис.а основанииомкиелами. Небольшое смещение - и  после резки могут поцарапать поверхность.

Рис. 25 Сборка фитофильтра, шаг 1.



Рис. 26 Сборка фитофильтра, шаг 2.



Рис. 27 Сборка фитофильтра, шаг 3.





Рис. 28 Сборка фитофильтра, шаг 4.



Фитофильтр в сборе изображен на Рис. 29. Патрубок для подсоединения помпы изготовлен из отрезка пластмассовой авторучки. Хотя агдезии у клея к оргстеклу нет, он неплохо держится за счет солидного количества клея. Внешний диаметр патрубка - около 10 мм. Как в последствии оказалось - для мини аквариума этого много. На будущее буду в качестве патрубка использовать отрезок медицинской пипетки.



Рис. 29 Фитофильтр в сборе.



Далее склеиваем левую боковую стенку и дно (см. Рис. 30).

Рис. 30 Левая боковая стенка и дно.



Затем в угол, образованный левой боковой стенкой и дном приклеиваем фитофильтр (см. Рис. 31).



Рис. 31 Приклеиваем фитофильтр.



Затем приклеиваем дно (см. Рис 32).



Рис. 32 Приклеиваем дно.



Затем приклеиваем правую боковую стенку и переднее стекло (см. Рис. 33)

Рис. 33 Приклеиваем правую боковую стенку и переднее стекло.



Аквариум практически собран. Теперь нужно дождаться полного высыхания клея, удалить лезвием лишний силикон из углов и наклеить декоративную самоклеющуюся пленку снаружи - для красоты и внутри - как рефлектор светильника (см. Рис. 34).



Рис. 34 Почти готово.



Изготовление. Крышка и её крепление.

Крышку со встроенным светильником я сделал быстро и её изготовление не сфотографировал во всех деталях. Посему опишу словами.

Крышка сделана из фольгированного стеклотекстолита. Во первых этот материал достаточно прочен, во вторых - не боится влаги, в третьих - легко обрабатывается, в четвертых хорошо соединяется пайкой, ну и в пятых - он у меня был. После вырезания деталей крышки их нужно зачистить и залудить места пайки. Далее детали спаиваются точками, чтобы не повело конструкцию. К аквариуму крышка крепится на навесах (см. Рис. 35).



Рис. 35 Крепление крышки.



Снаружи крышка оклеена самоклеящейся пленкой, а изнутри покрашена хромовой краской из аэрозольного баллончика.

Свет - это проблема. Найти аквариумную люминесцентную лампу с нужным спектром и габаритами мне не удалось. Я начинаю приходить к выводу, что аквариум надо начинать проектировать именно от источника света. Для мини аквариума хорошим решением должен быть светодиодный светильник. Сейчас огромный выбор светодиодов, есть микросхемы для подключения светодиодов к сети 220 В. Нужен анализатор спектра и все должно получиться. Но это я размечтался. На данном этапе мой светильник сделан из 9 ваттной U-образной лампы от настольных ламп и пускорегулирующего устройства от 9-ти ваттной лампы с патроном Е-27. Обе лампы - "Космос". Пускорегулирующее устройство помещено в коробочку, выполненную из того же стеклотекстолита. Изнутри коробочка оклеена электротехническим картоном. Крышка коробочки промазана герметиком и закрывается при помощи резинки.

Уже обнаруженные недостатки крышки со светильником: спектр излучения не тот, в коробочку нужно было встроить выключатель.

В общем, не судите строго: что вышло - то и вышло (см. Рис. 36).



Рис. 36 Крышка.





Изготовление. Декорации.

Перед декорациями я поставил две основных задачи: чтобы было красиво и замаскировать помпу. Декорация сделана из стекла в виде емкости для грунта неправильной формы (см. Рис. 37). Берем стеклорез, клей и достаточно произвольно нарезаем и склеиваем все это в единое целое.





Рис. 37 Декорации.



Установлена декорация будет в левом дальнем углу аквариума (см. Рис 38).



Рис. 38 Место установки декорации.



Для придания декорации эстетичного, близкого к природному вида обмазываем её силиконовым клеем - герметиком и посыпаем песком. Получается вполне симпатично (см. Рис. 39).



Рис. 39 Окончательная отделка декорации.



Результат.

Теперь можно полюбоваться результатом. На Рис. 40 изображен внешний вид мини аквариума с встроенным фитофильтром.



Рис. 40 Внешний вид мини аквариума с встроенным фитофильтром.



Горшок для растения (см. Рис. 41) сделан из кабельного колодца. В такие укладывают проводку и компьютерные сети. Две половинки и дно соединены между собой леской, то есть сшиты. Получается просто и сердито. В нижней части горшка насверлены отверстия для свободного протекания воды.

Рис. 41 Вид сверху.



В качестве субстрата использован мелкий керамзит. Из растений - фиттония и фикус. Как видно горшок можно в любой момент достать, развернуть, промыть и т.д. Более одного горшка я делать не стал. Размеры отсека не позволяют. Это значит, что мощность фитофильтра я могу регулировать только заменой горшка. При больших размерах аквариума идея регулировки мощности будет работать, но здесь - увы.



Запуск.

На данный момент аквариум стоит с водой уже около месяца. Сначала я установил помпу и аэрацию. Затем декорации и грунт. Посадил валиснерию. Залил водой. Около 10 дней все стояло без живности. Далее я решил запустить пару гуппиков - пускай снабжают фиттонию питанием. Они у меня в роли разведчиков выступили. По закону подлости, как раз тогда, когда нужно было понаблюдать за процессом, пришлось уехать дней на 10. Сын героически включал - выключал свет и кормил. По доброте душевной кормил хорошо и к моему приезду дно было усыпано остатками корма и решительно все в аквариуме покрылось водорослями бледно зеленого цвета. Вся эта гадость легко была удалена. А вот гнилостный запах сохранялся еще какое то время. Опыта в запуске у меня пока не достаточно. Я вообще не уверен, что можно запустить аквариум без каких либо потрясений на начальном этапе.

После окончательной стабилизации думаю заселить аквариум примерно так: 7...10 неонов, один или пара сомиков, молодая ампулярия. В начале статьи есть фотография с двумя аквариумами. Справа на ней мой первый мини аквариум с фитофильтром. В нем сейчас живет около 5...6 десятков гуппи. Это конечно многовато, но потенциал фитофильтра показывает наглядно.







В заключении хочу всем аквариумистам пожелать успехов. Надеюсь, что из статьи можно почерпнуть что то полезное.






Специально для AQA.ru,
А.М. Чирухин, г. Таганрог, 2008 г.
